Prečo sa pri suchom leptaní ohýbajú bočnice

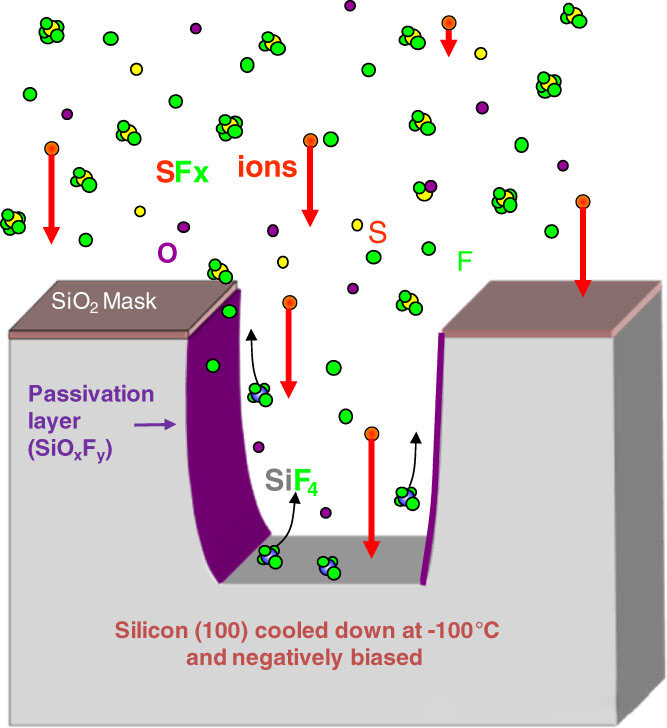

Suché leptanie je typicky proces kombinujúci fyzikálne a chemické pôsobenie, pričom iónové bombardovanie je kľúčovou fyzikálnou technikou leptania. Počas leptania môže byť uhol dopadu a rozloženie energie iónov nerovnomerné.

Ak sa uhol dopadu iónov mení na rôznych miestach iónov na bočných stenách, bude sa líšiť aj efekt leptania. V oblastiach s väčšími uhlami dopadu iónov je účinok leptania iónov na bočné steny silnejší, čo vedie k väčšiemu leptaniu bočnej steny v tejto oblasti a spôsobuje ohýbanie bočnej steny. Okrem toho, nerovnomerné rozloženie energie iónov má tiež podobný účinok; ióny s vyššou energiou odstraňujú materiál efektívnejšie, čo vedie k nekonzistentným úrovniam leptania na rôznych miestach na bočných stenách, čo ďalej spôsobuje ohýbanie bočných stien.

Fotorezist pôsobí ako maska ​​pri suchom leptaní, chráni oblasti, ktoré nie je potrebné leptať. Fotorezist je však ovplyvnený aj plazmovým bombardovaním a chemickými reakciami počas leptania a jeho vlastnosti sa môžu meniť.

Nerovnomerná hrúbka fotorezistu, nekonzistentná miera spotreby počas leptania alebo zmeny v adhézii medzi fotorezistom a substrátom na rôznych miestach môžu viesť k nerovnomernej ochrane bočných stien počas leptania. Napríklad oblasti s tenšou alebo slabšou adhéziou fotorezistu môžu umožniť ľahšie leptanie podkladového materiálu, čo vedie k ohýbaniu bočnej steny v týchto miestach.

Rozdiely v charakteristikách materiálu substrátu

Materiál substrátu, ktorý je leptaný, môže vykazovať rozdiely v charakteristikách, ako sú rôzne orientácie kryštálov a koncentrácie dopovania v rôznych oblastiach. Tieto rozdiely ovplyvňujú rýchlosť leptania a selektivitu.

Ak vezmeme ako príklad kryštalický kremík, usporiadanie atómov kremíka sa líši v rôznych orientáciách kryštálov, čo vedie k zmenám v reaktivite s leptacím plynom a rýchlosti leptania. Počas leptania tieto rozdiely vo vlastnostiach materiálu vedú k nekonzistentným hĺbkam leptania na rôznych miestach na bočných stenách, čo v konečnom dôsledku spôsobuje ohýbanie bočných stien.

Faktory súvisiace so zariadením

Výkon a stav leptacieho zariadenia tiež výrazne ovplyvňujú výsledky leptania. Napríklad nerovnomerné rozloženie plazmy v reakčnej komore a nerovnomerné opotrebovanie elektródy môžu spôsobiť nerovnomerné rozloženie parametrov, ako je hustota iónov a energia na povrchu plátku počas leptania.

Okrem toho nerovnomerná regulácia teploty a menšie kolísanie rýchlosti prietoku plynu môžu tiež ovplyvniť rovnomernosť leptania, čo ďalej prispieva k ohýbaniu bočnej steny.

Semicorex ponúka vysokú kvalituCVD SiC komponentyna leptanie. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte nás kontaktovať.
