Aký je zárez na doštičkách?

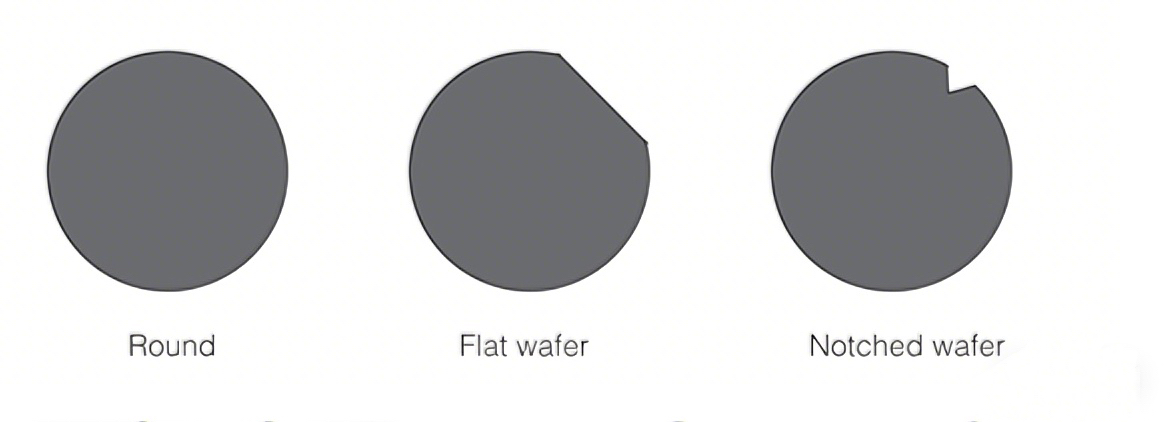

Oblátkový zárez je drážka v tvare V alebo U na okraji apolovodičový plátok. Ďaleko od chyby vzniknutej počas výrobného procesu, ide o kritický štrukturálny marker, ktorý bol zámerne navrhnutý, ktorého hlavná funkcia spočíva v umožnení presného umiestnenia a orientácie doštičky. Oblátková plocha sa používala ako orientačné označenie v raných fázach vývoja technológie oblátok. Ako sa však veľkosti plátkov postupne zväčšovali, dizajn s plochým okrajom zaberal efektívnejšiu plochu, čím bol postupne nahradený kompaktnejším zárezom.

Akú funkciu má oblátkový zárez?

Výroba čipov je proces v nanometrovom meradle, pri ktorom môže akákoľvek smerová odchýlka viesť k zlyhaniu obvodu. Zárez doštičky slúži ako orientačné označenie a umožňuje litografii a leptacím strojom rýchlo identifikovať orientáciu kryštálu doštičky, čím sa zabezpečí presné zarovnanie každého kroku procesu. Každý čip je umiestnený na doštičke podľa zárezu, podobne ako na hlavnom poludníku. Tento dômyselný dizajn umožňuje litografiu vzorov obvodov a ich usporiadanie so zárezom ako referenčným základom. Okrem toho sa robotické ramená spoliehajú na zárez doštičky na rozlíšenie prednej/zadnej strany a orientácie doštičky vo vysoko automatizovanej výrobnej linke, čo výrazne zabraňuje poškodeniu doštičky alebo procesným chybám spôsobeným nesprávnou prevádzkou. Ak sa zárez kontaminuje alebo poškodí, celý plátok môže byť odmietnutý ako nevyhovujúci.

Zárez doštičky tiež zohráva kľúčovú úlohu pri zlepšovaní výťažnosti výroby čipov. Keďže okraje plátku sú náchylné na chyby, ako sú klzné čiary a praskliny počas výroby, presné polohovanie pomocou zárezov umožňuje zariadeniu presne sa vyhnúť týmto chybným oblastiam, čím sa zníži množstvo odpadu. Moderné výrobné linky tiež využívajú technológie, ako je rotácia vzduchového odpruženia pre operácie na vyhľadávanie hrán. Slúži ako marker pre bezkontaktnú detekciu, doštičkový zárez nielen zabraňuje kontaminácii spôsobenej mechanickým kontaktom, ale tiež zlepšuje efektivitu a presnosť identifikácie.

Semicorex poskytujevysokokvalitné oblátky. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte nás kontaktovať.
