Čo je to vzduchový valec?

Vzduchový valec je vysoko presný komponent, ktorý môže dosiahnuť bezdotykovú podporu a hladké rotačné vedenie vytvorením stabilného vzduchového filmu medzi povrchom valca a povrchom tenkovrstvových materiálov. Na princípe vzduchového mazania sú vzduchom plávajúce valčeky schopné vytvárať takmer žiadne trenie alebo opotrebovanie s materiálom počas výrobného procesu. Vďaka svojmu vynikajúcemu výkonu sa vzduchové valce široko používajú v špičkových výrobných oblastiach, ako je výroba flexibilných displejov, spracovanie lítiových batérií, manipulácia s polovodičovými plátkami a preprava optických filmov.

Konštrukčné komponenty vzduchom plávajúceho valca

1. Telo valca:z vysokopevnej hliníkovej zliatiny alebo ocele

2. Povrchová škrtiaca vrstva:porézny grafita poréznej keramiky

3. Systém prívodu vzduchu:externý regulovaný prívod stlačeného vzduchu

4. Snímací modul (voliteľný):integrované snímače posunu, teploty a tlaku

Technické výhody vzduchovo plávajúceho valca

1. Bezkontaktná podpora pozastavenia:

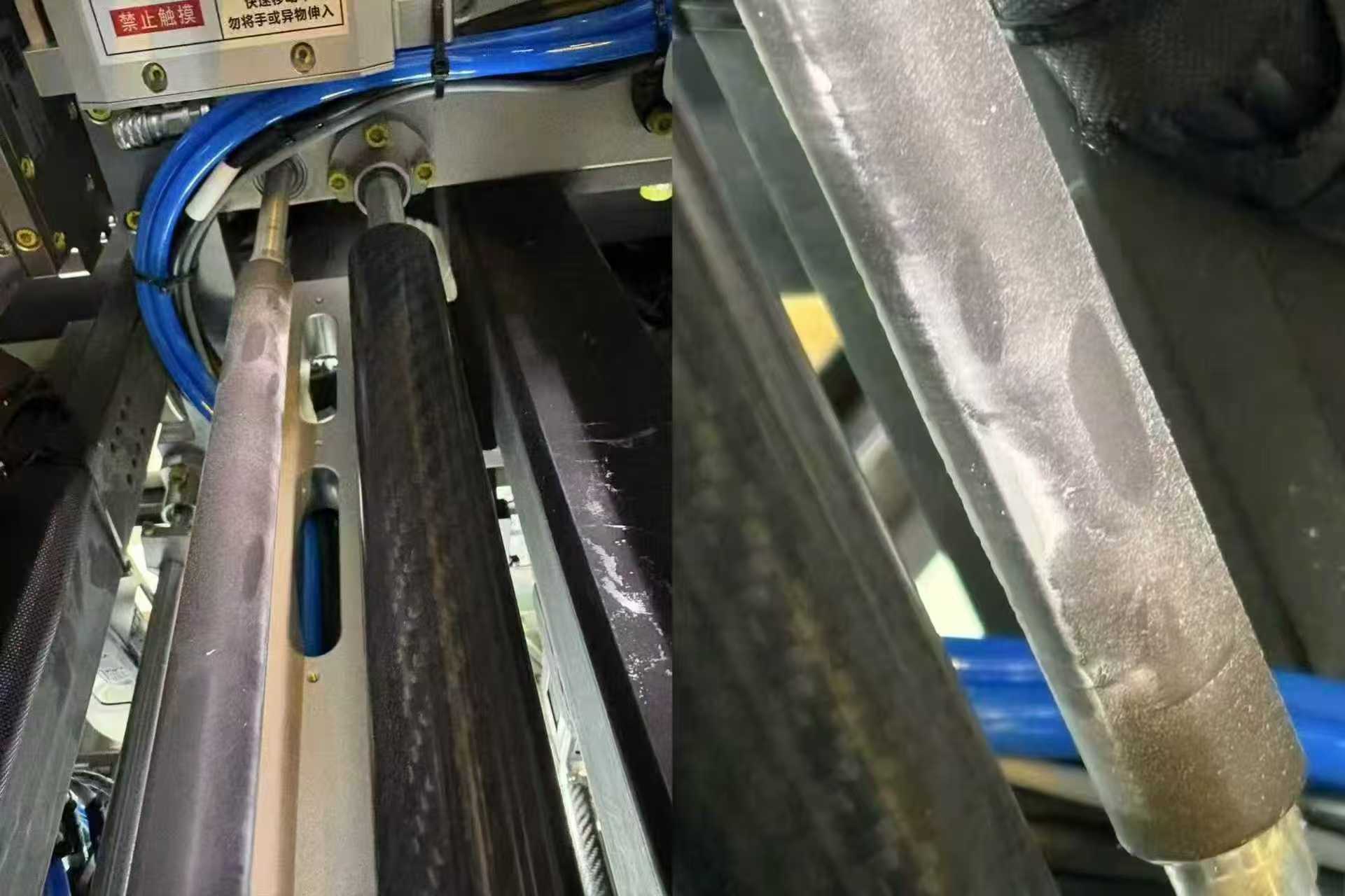

Bežné valce môžu viesť k chybám produktu vznikajúcim v dôsledku mechanického trenia spôsobeného povrchovým kontaktom a nesúladu medzi rýchlosťou otáčania a napätím počas prevádzky. Na rozdiel od konvenčných valcov môžu vzduchom plávajúce valce dosiahnuť úplný bezkontaktný kontakt s tenkovrstvovými materiálmi počas prevádzky, čo účinne zabraňuje možnosti kontaktom spôsobených defektov a škrabancov produktu.

2. Prevencia vrások:

Vzduchový valec využíva optimalizovaný porézny materiál média (napr. porézny grafit, porézna keramika), aby sa stabilne vytvoril rovnomerný a mäkký vzduchový film. Adaptívnym prispôsobením sa zmenám napätia tenkovrstvových materiálov môže tento vzduchový film udržiavať neustále hladký povrch tenkovrstvových materiálov, čo môže výrazne eliminovať problémy s vráskami spôsobené nerovnomerným kontaktom alebo lokalizovanou koncentráciou tlaku medzi povrchom valca a tenkovrstvovými materiálmi.

3. Prispôsobivosť vysokej teplote:

Bezdotykové ovládanie vzduchom plávajúcich valcov môže zabrániť tvorbe tepla vyvolanému trením a zabrániť ďalšiemu nárastu teploty v podmienkach vysokej teploty. Týmto spôsobom sa tenkovrstvový materiál vyhýba priamemu kontaktu s povrchom valca aj za podmienok vysokej teploty (napr. sekcie sušenia a tepelnej úpravy), čím sa predchádza problémom, ako je tepelná adhézia, poškriabanie a vtláčanie. Vysoké teploty môžu ľahko spôsobiť pokrčenie plastových fólií a pružných materiálov v dôsledku tepelnej rozťažnosti a kontrakcie. Vzduchové valčeky poskytujú stabilný a rovnomerný nosný vzduchový film, ktorý stále odoláva lokalizovaným vráskam spôsobeným tepelným namáhaním aj pri vysokých teplotách.

Semicorex ponúka vysokú kvalitu Porézny grafit pre vzduchom plávajúce ložiská. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte nás kontaktovať.
