Čo je suchý plynový uzáver?

V moderných priemyselných aplikáciách existuje veľa vysokovýkonných, vysokorýchlostných kvapalinových strojov (ako sú turbokompresory a dúchadlá) a ich tesniace prvky v kritických častiach pracujú v extrémnych pracovných podmienkach charakterizovaných vysokou rýchlosťou otáčania, zvýšeným tlakom a intenzívnou teplotou. Bežné mechanické upchávky kontaktného typu už nie sú schopné prispôsobiť sa týmto náročným aplikačným scenárom. Preto boli tesniace systémy suchého plynu s ich vynikajúcim výkonom široko prijaté ako prémiové bezkontaktné tesniace riešenie pre tieto kritické aplikácie.

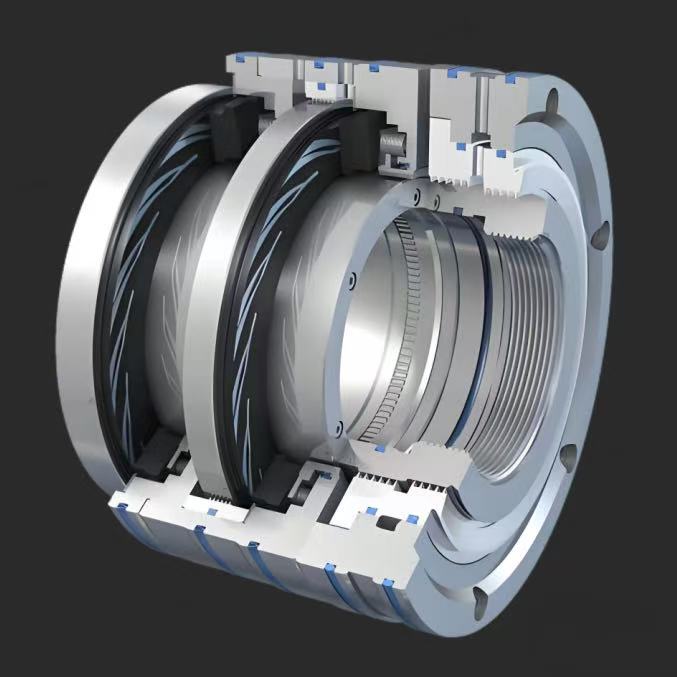

Systém suchého plynového tesnenia je bezkontaktný systém tesnenia hriadeľa, ktorý využíva plyn ako prevádzkové médium. Obrábaním hydrodynamických drážok na tesniacich plochách využívajú tesniace systémy suchého plynu hydrodynamický efekt generovaný počas otáčania na vytvorenie stabilného plynového filmu medzi tesniacimi plochami. Tento stabilný plynový film môže udržať tesniace plochy v bezkontaktnom stave, čím sa dosiahne účinné utesnenie plynov a kvapalín.

Hlavné komponenty suchých plynových tesnení

1. Tesniace komponenty: Vrátane rotujúcich krúžkov, stacionárnych krúžkov, pružín, O-krúžkov.

2. Systémy zásobovania plynom

3. Riadiace systémy: vrátane zariadení, ako sú tlakové snímače, prietokomery.

Výhody suchých plynových tesnení

1. Bezkontaktná prevádzka, žiadne trenie alebo opotrebovanie, dlhá životnosť tesnenia a nízke náklady na údržbu.

2. Nízky únik, vynikajúci tesniaci účinok plynového filmu, s oveľa nižším únikom ako tradičné tesnenia.

3. Žiadna kontaminácia procesných médií olejom a zjednodušenie zložitosti systému.

4. Prispôsobiteľné vysokej rýchlosti a vysokému tlaku, nie je obmedzené hodnotou PV.

Hlavné typy a aplikačné scenáre

1. Jednoplošné suché plynové morel

Je vhodný pre prevádzkové podmienky stredného a nízkeho tlaku, ktoré umožňujú únik malého množstva procesného plynu do okolitej atmosféry, ako sú kompresory manipulujúce s plynmi, ktoré nie sú nebezpečné, vrátane vzduchu, dusíka a oxidu uhličitého.

2. Obojstranné suché plynové tesnenie

Vďaka konštrukcii dvoch jednoplošných tesnení usporiadaných tvárou v tvár je vhodný pre prevádzkové podmienky, kde nie je povolený únik procesného plynu do okolitej atmosféry. Zavedením tesniacich plynov medzi dve tesnenia sa bariérové ​​tesnenie vytvorí pomocou tlaku plynu vyššieho ako je tlak média, čo umožňuje vstup len malého množstva tesniaceho plynu.

3. Tandemové suché plynové tesnenie

Skladá sa z dvoch alebo viacerých jednoplošných tesnení zapojených do série, ktoré sú vhodné pre aplikácie umožňujúce mierny únik procesných plynov do atmosféry, ako sú kompresory v chemickom priemysle a rafinérii ropy. Hlavné tesnenie preberá väčšinu tlakového zaťaženia a záložné tesnenie poskytuje bezpečnostné tesnenie v prípade zlyhania hlavného tesnenia. V niektorých tandemových suchých plynových tesneniach sú zabudované aj labyrintové tesnenia. Táto konfigurácia je vhodná pre aplikácie, kde nie je povolený únik procesného plynu do atmosféry a tesniaci plyn sa nesmie dostať do stroja.

Semicorex ponúka vysokú kvalituTesniace krúžky na suchý plyn. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte nás kontaktovať.
