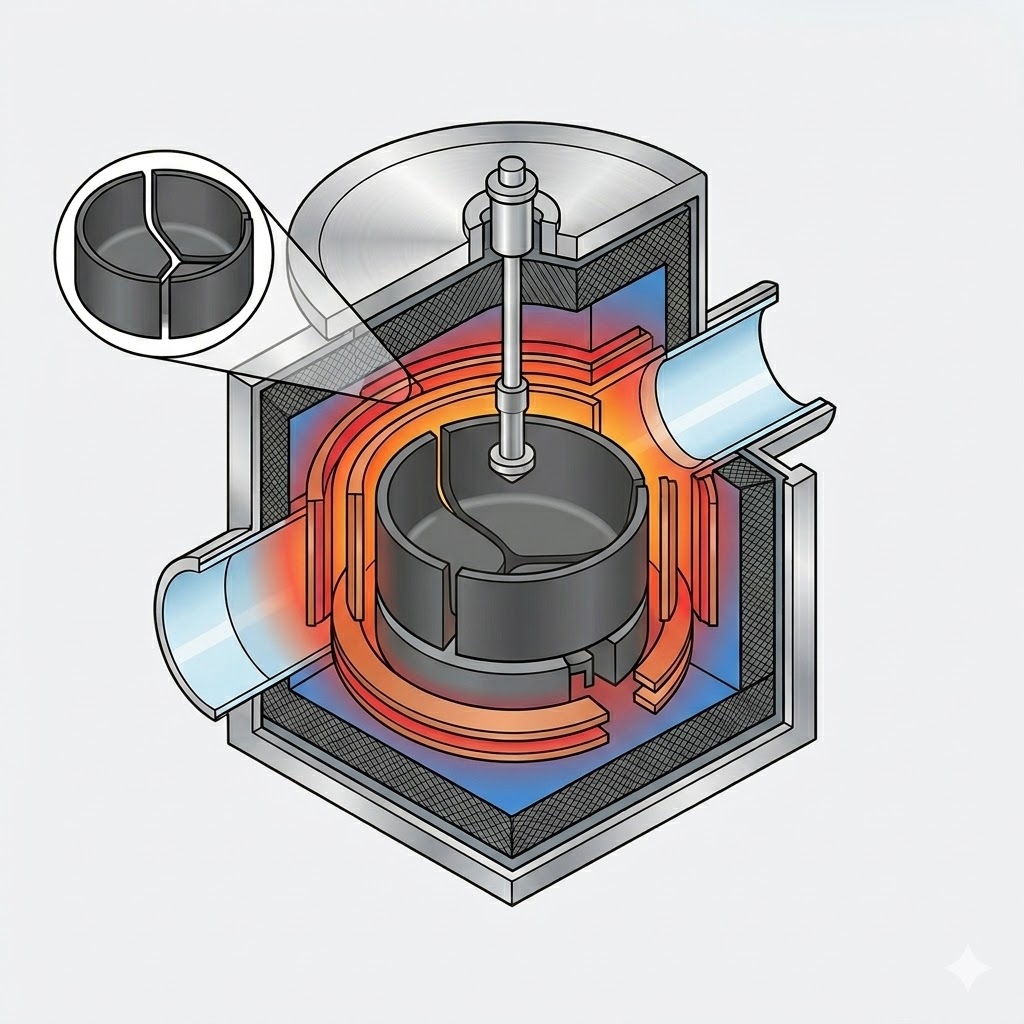

Systém tepelného poľa na báze uhlíka

1. Úloha tepelných polí na báze uhlíka sa vyvinula z izolačných komponentov na procesné okenné regulátory

Hodnota tepelného poľa na báze uhlíka ďaleko presahuje tradičnú tepelnú izoláciu. V moderných systémoch rastu kryštálov funguje ako komplexná platforma riadenia procesov, ktorá priamo ovplyvňuje kvalitu kryštálov, produktivitu a prevádzkové náklady. Jeho základné funkcie možno zhrnúť do štyroch úrovní:

Verejne dostupné špecifikácie zariadení naznačujú, že technológia rastu fotovoltaických kryštálov Czochralski (CZ) vstúpila do novej fázy charakterizovanej väčšími pecami, väčšími tepelnými poľami, zvýšenou kapacitou nabíjania, inteligentným ťahaním kryštálov a pokročilou reguláciou s nízkym obsahom kyslíka.

Podľa zverejnených špecifikácií majú niektoré pokročilé systémy na rast kryštálov veľkosť hlavnej komory Φ1700 × 2100 mm a podporujú tepelné polia až do priemeru 42 palcov. Kompatibilné veľkosti téglikov zahŕňajú 33, 37, 40 a 42 palcov, čo zodpovedá nabíjacej kapacite približne 700 kg, 1 000 kg, 1 200 kg a 1 300 kg.

Okrem toho tieto systémy vykazujú významné zlepšenia prevádzkovej efektívnosti, vrátane:

· Spotreba energie s konštantným rastom priemeru už od 42 kW

· Spotreba chladiacej vody len 20 m³/h

· Denná produkcia kryštálov presahujúca 200 kg

· Kompatibilita s technológiou Continuous Czochralski (CCz) a konfiguráciami rastu kryštálov pomocou magnetického poľa

Tento vývoj naznačuje, že návrh tepelného poľa sa stal kritickým faktorom pri určovaní kvality kryštálov, efektívnosti výroby a celkových výrobných nákladov.

2. Rozmery pece

2.1 Fotovoltaické jednokryštálové rastové pece CZ

Zväčšovanie pecí na rast kryštálov CZ zahŕňa oveľa viac než len zväčšovanie rozmerov pece. Úspešná konštrukcia pece vo veľkom meradle si vyžaduje koordinovanú optimalizáciu nasledujúcich parametrov:

· Priemer hlavnej komory

· Výška pomocnej komory

· Rozmery hrdla

· Veľkosť téglika

· Vôľa tepelného štítu

· Rozhrania kŕmenia

· Vákuové a výfukové cesty

Typická inžinierska logika, ktorá stojí za dizajnom pece vo veľkom meradle, je zhrnutá nižšie:

Kapacita počiatočného nabitia

Toto sa vzťahuje na množstvo suroviny vloženej do téglika naraz a je priamo určené veľkosťou téglika. Verejne dostupné špecifikácie zariadení zvyčajne uvádzajú kapacity v rozsahu od 700 kg do 1300 kg.

Celková kapacita nabíjania na kampaň pece

To zahŕňa niekoľko cyklov nabíjania alebo nepretržité kŕmenie počas celej výrobnej série. V dôsledku toho môže byť celkový materiál spracovaný počas kampane pece výrazne vyšší ako počiatočná dávka.

Napríklad odvetvové porovnania zverejnené vo verejných prospektoch naznačujú, že:

· 32-palcové tepelné pole dokáže spracovať až 3000 kg materiálu na kampaň pece.

· 36-palcové tepelné pole dokáže spracovať až 3500 kg materiálu na kampaň pece.

Tieto hodnoty predstavujú celkovú produkciu počas celého prevádzkového cyklu a nie jednorazovú zaťažiteľnosť téglika.

2.2 SiC PVT Kryštálové rastové pece

Zväčšovanie pecí na rast kryštálov PVT z karbidu kremíka (SiC) je podstatne náročnejšie ako zväčšovanie konvenčných systémov kremíka CZ.

Na rozdiel od Czochralského procesu kryštály SiC nerastú z roztavenej fázy. Namiesto toho sa fyzikálny transport pár (PVT) spolieha na sublimáciu práškového zdroja SiC pri extrémne vysokých teplotách. Generované pary sú transportované pozdĺž axiálneho teplotného gradientu a následne kryštalizujú na relatívne chladnejšom zárodočnom kryštáli SiC.

Štúdia publikovaná Royal Society of Chemistry (RSC, 2026) o 150 mm raste kryštálov SiC PVT opisuje tepelný systém ako pozostávajúci z piatich primárnych komponentov:

· Tepelne izolačná plsť

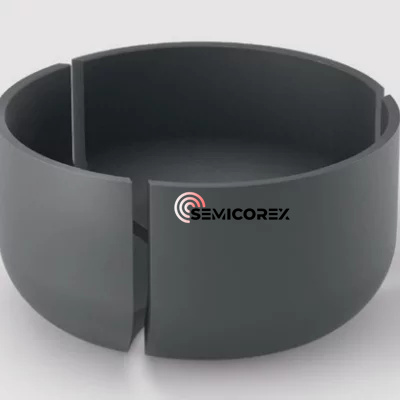

· Grafitový téglik

· Zárodočný kryštál SiC

· Zdrojový materiál SiC

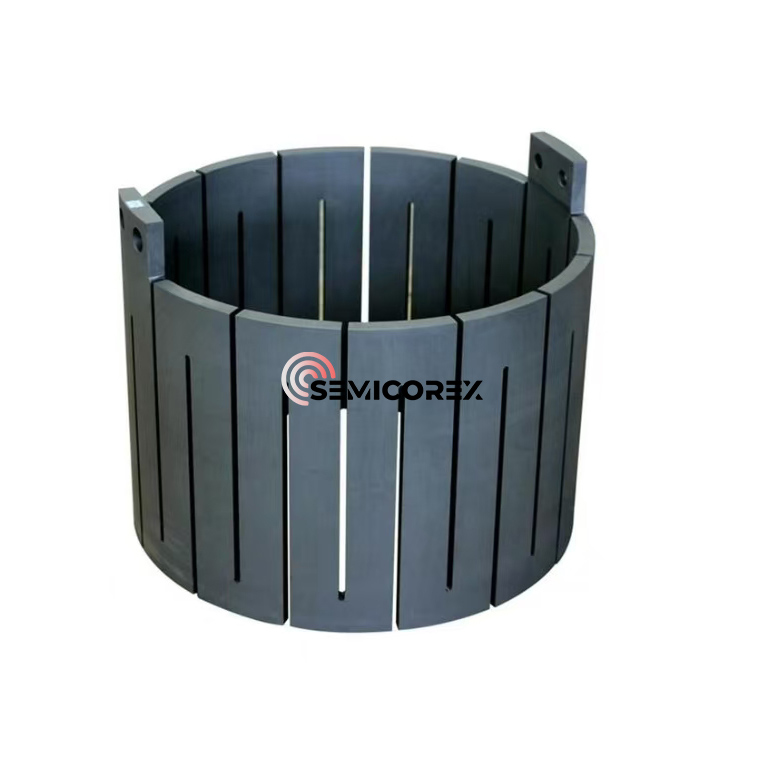

· Odporový ohrievač

Počas rastu kryštálov zdrojový prášok sublimuje pri vysokej teplote, pričom vznikajú častice v plynnej fáze, ktoré migrujú smerom nahor pod teplotným gradientom predtým, ako sa uložia na očkovací kryštál s nižšou teplotou za vzniku jediného kryštálu.

V dôsledku toho zväčšenie veľkosti SiC PVT pece nie je len otázkou dosiahnutia vyšších teplôt. Medzi hlavné inžinierske výzvy patria:

a. Udržiavanie dostatočného axiálneho teplotného gradientukontinuálne riadiť proces sublimácie – transportu – kryštalizácie.

b. Minimalizácia radiálnych teplotných gradientovna zníženie tepelného napätia, zabránenie praskaniu kryštálov a potlačenie transformácie polytypu.

c. Zachovanie stability tepelného poľapočas celého procesu rastu, keď sa zdrojový prášok postupne spotrebúva.

d. Udržiavanie kontrolovateľného rozhrania rastu kryštálovpri prechode na 8-palcovú a budúcu 12-palcovú výrobu SiC doštičiek.

V porovnaní s rastom kremíkových kryštálov musí tepelné pole v SiC PVT systémoch poskytovať výrazne vyššiu teplotnú stabilitu a presnejšiu tepelnú reguláciu, vďaka čomu je návrh tepelného poľa jednou z najdôležitejších technológií pre výrobu kryštálov SiC s veľkým priemerom.

3. Kritická väzba medzi návrhom zariadenia a výkonom tepelného poľa

Interakciu medzi konfiguráciou pece, dizajnom tepelného poľa, kvalitou kryštálov a výrobnými nákladmi možno zhrnúť takto:

Neustály vývoj zariadení na rast kryštálov ukazuje, že tepelné pole už nie je len pasívnou štruktúrou. Namiesto toho sa stal integrovaným systémom riadenia procesov, ktorý súčasne riadi prenos tepla, dynamiku tekutín, transport hmoty, distribúciu nečistôt a kvalitu kryštálov.

Keďže priemery doštičiek sa neustále zväčšujú a polovodičové materiály sa stávajú vyspelejšími, budúce systémy tepelných polí sa budú čoraz viac spoliehať na digitálnu simuláciu, multifyzikálnu optimalizáciu, inteligentné riadenie teploty a prispôsobený dizajn uhlíkovo-grafitových komponentov, aby sa dosiahla vyššia produktivita, nižšia hustota defektov a zlepšená efektívnosť výroby.

Semicorex dodáva komplexné portfólio vysokovýkonných produktovgrafitakremeňkomponenty pre pokročilé systémy tepelného poľa používané v aplikáciách rastu kryštálov kremíka a SiC. Naše produkty sú navrhnuté tak, aby poskytovali vynikajúcu tepelnú stabilitu, predĺženú životnosť a výnimočnú konzistenciu procesu. Ak potrebujete prispôsobené riešenia alebo ďalšie technické informácie, neváhajte kontaktovať náš technický tím.
