Grafitové vzduchové ložiská

Vzduchové ložiská Semicorex Graphite Air Bearings sú vysoko presný aerostatický komponent navrhnutý tak, aby poskytoval lineárny a rotačný pohyb bez trenia pre mimoriadne presné stroje. Vyrobené zo špeciálneho izostatického materiáluporézny grafitToto ložisko využíva prirodzenú priepustnosť uhlíkovej mikroštruktúry na vytvorenie rovnomerného, ​​tuhého a stabilného vzduchového vankúša. Na rozdiel od konvenčných ložísk, ktoré sa spoliehajú na vyvŕtané otvory, Graphite Air Bearings využíva milióny submikrónových pórov po celom svojom povrchu, aby pôsobili ako obmedzovač a zaisťovali dokonale rozložený profil tlaku bez gradientov alebo tlakových špičiek.

Technické špecifikácie

Na základe správy o vzorovom teste vykazuje grafit Semicorex tieto certifikované vlastnosti:

Kľúčové vlastnosti a výhody

Rovnomerné rozloženie tlaku: Štruktúra pórov s veľkosťou 0,5 µm vytvára "záclonu" vzduchu, čím eliminuje zvlnenie tlaku spojené s ložiskami otvoru a poskytuje vynikajúcu tuhosť naklonenia.

Pohyb bez trenia: Nulové statické a dynamické trenie (bez trenia) umožňuje nekonečné rozlíšenie polohovania a nulové opotrebovanie, čím sa životnosť systému predlžuje na neurčito.

Ochrana proti nárazu (mäkké pristátie): Grafitový povrch Shore 53 HS sa nezadiera. V prípade straty vzduchu sa ložisko jemne usadí na vedení, pôsobí ako suché mazivo a zabraňuje katastrofálnemu poškodeniu presného vedenia.

Vysoké tlmenie: Theporézny grafitmatrica prirodzene absorbuje vibrácie a poskytuje tlmiaci efekt "stlačenia fólie", ktorý zlepšuje časy usadzovania a dynamickú stabilitu pri skenovacích aplikáciách.

Kompatibilita s čistými priestormi: Grafitové vzduchové ložiská Semicorex fungujú bez oleja alebo maziva, vďaka čomu sú ideálne pre prostredia čistých priestorov ISO triedy 1 bežné pri výrobe polovodičov.

Vizuálne charakteristiky

Vizuálna kontrola komponentov grafitových vzduchových ložísk (s odkazom na poskytnuté snímky) odhaľuje:

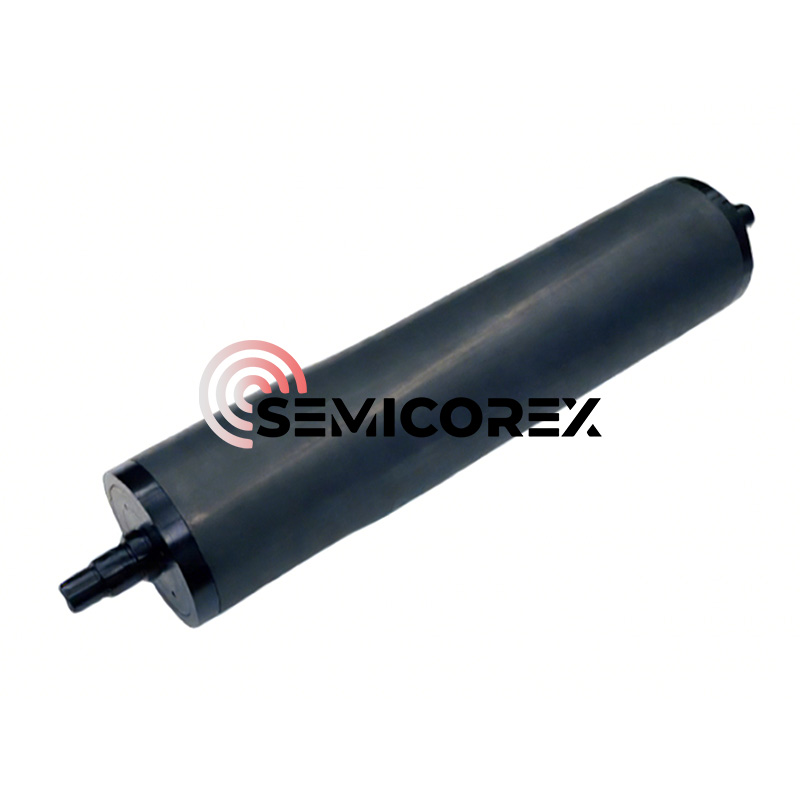

Povrchová úprava: Matná, uhľovo-šedá povrchová úprava charakteristická pre presne brúsený grafit.

Geometria: K dispozícii v konfiguráciách lineárnych tyčí s opracovanými drážkami na montáž alebo vákuové čistenie. Pórovitý povrch sa zdá byť voľným okom rovnomerný a zakrýva mikroskopickú sieť pórov.

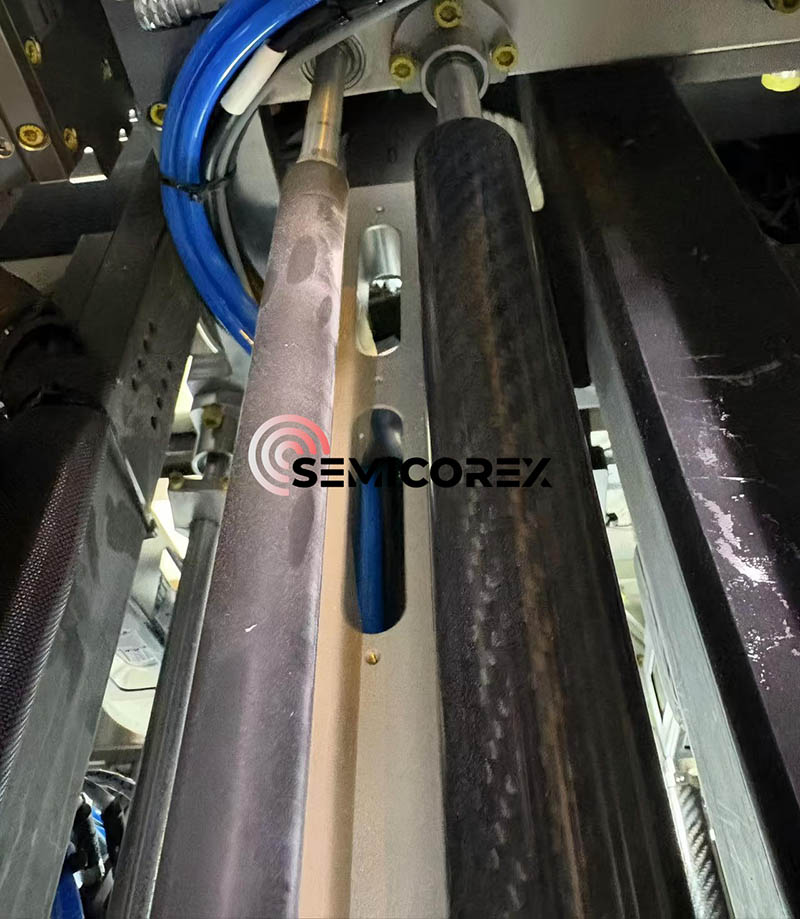

Montáž: Navrhnuté na integráciu s presne opracovanými drážkami alebo montážnymi systémami s guľovými čapmi, aby sa zabezpečila rovnobežnosť s vodiacou dráhou.

Historický kontext a technologický vývoj

Hranice kontaktných ložísk

Po celé desaťročia bol štandard pre lineárny pohyb stanovený recirkulačnými guľôčkovými ložiskami a valčekovými posúvačmi. Aj keď sú tieto systémy robustné, trpia inherentnými obmedzeniami definovanými Hertzovým kontaktným stresom. Fyzický kontakt medzi valivými prvkami a dráhou vytvára trenie, teplo a častice opotrebovania. V ultra-presných aplikáciách vytvára „hluk“ generovaný recirkuláciou guľôčok vlnenie rýchlosti, ktoré je neprijateľné pre metrológiu na úrovni nanometrov. Okrem toho potreba mazania prináša nečistoty a požiadavky na údržbu, ktoré sú nezlučiteľné s modernými štandardmi čistých priestorov.

Aerostatická revolúcia

Prechod na vzduchové ložiská znamenal zásadný posun v konštrukcii stroja. Oddelením povrchov vzduchovým filmom inžinieri eliminovali mechanický kontakt. Skoré vzduchové ložiská využívali kompenzáciu otvoru. V tomto prevedení je stlačený vzduch privádzaný cez niekoľko presne vyvŕtaných otvorov (otvorov) a distribuovaný cez drážky.

Obmedzenia konštrukcie otvoru:

Tlakové gradienty: Tlak výrazne klesá, keď sa vzduch pohybuje preč od otvoru/drážky, čím sa znižuje účinnosť nosnosti.

Pneumatické kladivo: Objem vzduchu zachytený v drážkach môže pôsobiť ako kondenzátor, čo vedie k samobudeným vibráciám alebo "klepaniu".

Zanesenie: Jedna prachová častica môže zablokovať otvor a spôsobiť okamžité zlyhanie ložiska.

Katastrofické havárie: Ložiská clony sú zvyčajne vyrobené z tvrdého kovu (hliník, nehrdzavejúca oceľ). Ak zlyhá prívod vzduchu, kontakt kov na kov alebo kov na žulu spôsobí vážne ryhy a zadretie.

Nástup technológie poréznych médií

Vzduchové ložiská s pórovitým médiom, ako sú tie, ktoré využívajú porézny grafit, vyriešili tieto problémy použitím samotného materiálu ložiska ako obmedzovača.

História: Technológia porézneho uhlíka, vyvinutá v polovici 20. storočia, ale zdokonalená na komerčné využitie v 80. a 90. rokoch, využívala proces spekania na vytvorenie materiálu s miliónmi mikroskopických, kľukatých dráh.

Prielom: Kľúčom bolo riadenie výrobného procesu, aby sa zabezpečila izotropná priepustnosť. Špecifikácia Graphite Air Bearings s priemerným priemerom pórov 0,5 µm predstavuje vyspelú iteráciu tejto technológie, ktorá optimalizuje obmedzenie prietoku s cieľom maximalizovať tuhosť a zároveň minimalizovať spotrebu vzduchu. Táto evolúcia premenila vzduchové ložiská z jemných laboratórnych prístrojov na robustné priemyselné komponenty schopné prevádzky v náročných podmienkach obrábania.

Veda o materiáli: Hlboký ponor do porézneho grafitu pre vzduchové ložisko

Výroba izostatického grafitu

Grafitové vzduchové ložiská sú identifikované ako izostatický grafit. Tento výrobný proces sa líši od extrudovaného alebo lisovaného grafitu.

Surovina: Vysoko čistý ropný koks je mikronizovaný na častice (súvisiace s jemnou štruktúrou viditeľnou v špecifikácii pórov 0,5 µm).

Izostatické lisovanie za studena (CIP): Prášok sa umiestni do formy a vystaví sa ultra vysokému tlaku zo všetkých smerov (tlak tekutiny). To zaisťuje, že hustota (1,74 g/cm³) je rovnomerná v celom bloku. Táto izotropia je kľúčová, pretože zabezpečuje, že vzduch prúdi cez ložisko rovnakou rýchlosťou vo všetkých smeroch, čím sa bráni „nakláňaniu“ alebo nerovnomernému zdvihu.

Grafitizácia: Predvalok sa zahreje na ~3000°C. Tým sa zarovná kryštalická štruktúra a premení uhlík na grafit. Tento proces udeľuje špecifický odpor 13,02 µΩ·m, čo je kľúčový indikátor stupňa grafitizácie a tepelnej stability.

Mikroštrukturálna analýza

Veľkosť pórov (0,5 µm): Toto je rozmer "Zlatovláska".

Ak sú póry príliš veľké (> 1,0 µm): Spotreba vzduchu je nadmerná a ložisko stráca tuhosť (príliš netesné).

Ak sú póry príliš malé (< 0,1 µm): Ložisko vyžaduje nepraktické vstupné tlaky na vytvorenie zdvihu a čas odozvy je pomalý.

0,5 µm: Predstavuje optimalizáciu pre štandardné priemyselné systémy stlačeného vzduchu (80 PSI), vyváženie účinnosti s vysokou nosnosťou.

Hustota (1,74 g/cm³): Typická hustota grafitu sa pohybuje od 1,70 do 1,85 g/cm³. Hodnota 1,74 označuje pórovitosť približne 15-20%. Tento objem „prázdneho priestoru“ funguje ako vnútorný zásobník, ktorý zabezpečuje stály prísun vzduchu do tváre.

Mechanická robustnosť

Pevnosť v tlaku (127,0 MPa): Táto hodnota je významná. To znamená, že ložisko môže niesť obrovské zaťaženie bez konštrukčného zlyhania. Pre kontext je typický betón ~30 MPa. pórovitý grafit pre vzduchové ložisko je štyrikrát pevnejší ako betón v tlaku. To umožňuje upnutie alebo predpätie ložiska vysokými magnetickými silami bez prasknutia.

Pevnosť v ohybe (80,7 MPa): Toto je vysoká hodnota pre grafit. Zabezpečuje, že ložiskové podložky sa nedeformujú alebo nezacvaknú pod ohybovými momentmi pôsobiacimi počas zrýchlenia alebo nesúosovosti montáže.

Tribológia a "mäkké pristátie"

Tvrdosť podľa Shorea 53 HS (skleroskop) ho zaraďuje do kategórie „stredne tvrdé“ pre grafity (mäkšie ako niektoré extrémne husté triedy, ktoré môžu byť 70-80 HS).

Tribologická výhoda: Pri náraze musí byť materiál ložiska obetavý. Žula (vodiaca dráha) je oveľa ťažšia. Grafit Shore 53 sa pri náraze obrúsi na jemný prášok, premaže sklíčko a zabráni prenosu energie do poškriabania žuly. Táto samomazná vlastnosť je dokonalou poistkou pre drahé stroje.
