TAC potiahnutý tégnik v raste SIC Crystal Rast

V posledných rokoch,PotiahnutýKrucity sa stali dôležitým technickým roztokom ako reakčné cievy v procese rastového procesu kryštálov karbidu kremíka (SIC). Materiály TAC sa stali kľúčovými materiálmi v oblasti rastu kryštálových kryštálov kremíkových karbidov vďaka svojej vynikajúcej chemickej odolnosti proti korózii a stability s vysokou teplotou. V porovnaní s tradičnými grafitovými krížovými predmetmi poskytujú Crucibles potiahnuté TAC stabilnejšie rastové prostredie, znižuje vplyv korózie grafitu, rozširuje služobnú životnosť téglika a účinne sa vyhýba fenoménu ovinenia uhlíka, čím sa znižuje hustota mikroúlíkov.

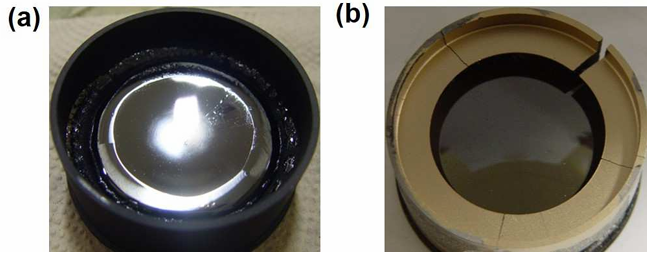

 Obr.1 Rast kryštálov SIC

Výhody a experimentálna analýza TAC potiahnutých toboliek

V tejto štúdii sme porovnali rast kryštálov karbidov kremíka pomocou tradičných grafitových krížových predmetov a grafikov potiahnutých TAC. Výsledky ukázali, že tégliky potiahnuté TAC významne zlepšujú kvalitu kryštálov.

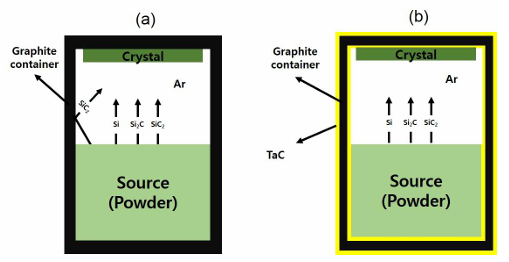

Obrázok 2 OM Obrázok SIC Ingot pestovaný metódou PVT

Obrázok 2 zobrazuje, že kryštály kremíkových karbidov pestovaných v tradičných grafitových krížových látkach vykazujú konkávne rozhranie, zatiaľ čo tie, ktoré sa pestujú v TAC potiahnutých krížových látkach, vykazujú konvexné rozhranie. Okrem toho, ako je vidieť na obrázku 3, hránový polykryštalický fenomén sa vyslovuje v kryštáloch pestovaných pomocou tradičných grafitových krížových predmetov, zatiaľ čo použitie TAC potiahnutých Crucibles tento problém účinne zmierňuje.

Analýza naznačuje, žeNáter TACzvyšuje teplotu na okraji téglika, čím sa znižuje rýchlosť rastu kryštálov v tejto oblasti. Okrem toho povlak TAC zabraňuje priamym kontaktom medzi bočnou stenou grafitu a kryštálom, čo pomáha zmierňovať nukleáciu. Tieto faktory súhrnne znižujú pravdepodobnosť polykryštalinnosti vyskytujúcej sa na okrajoch kryštálu.

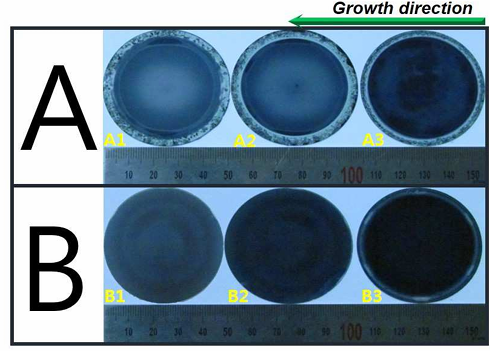

Obrázok 3 Om obrazy doštičiek v rôznych fázach rastu

Ďalej, kremíkové karbidové kryštály pestované vPotiahnutý TACCrucibles nevykazovali takmer žiadnu enkapsuláciu uhlíka, čo je bežná príčina defektov mikropipov. Výsledkom je, že tieto kryštály demonštrujú významné zníženie hustoty defektov mikropipov. Výsledky testov korózie uvedené na obrázku 4 potvrdzujú, že kryštály pestované v TAC potiahnutých krížových látkach nemajú prakticky žiadne defekty mikropipov.

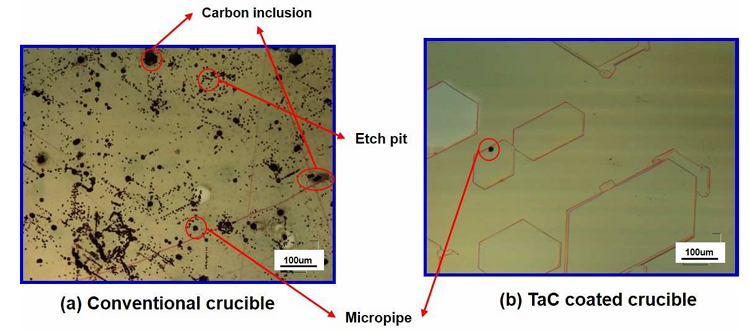

Obrázok 4 OM Obrázok po leptaní Koh

Zlepšenie kvality kryštálov a kontroly nečistôt

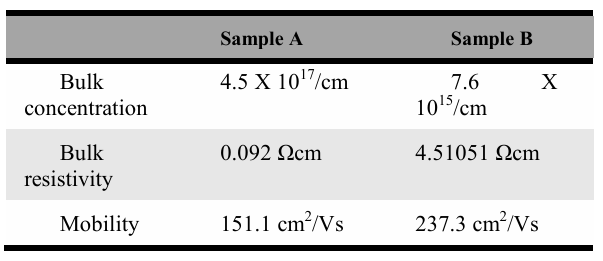

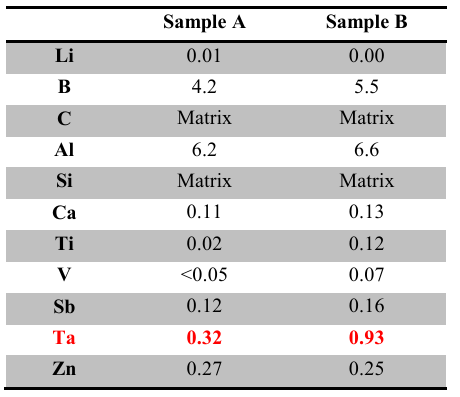

Prostredníctvom GDMS a testov kryštálov štúdia zistila, že obsah TA v kryštáli sa mierne zvýšil, keď sa použili krížové látky potiahnuté TAC, ale povlak TAC významne obmedzila vniknutie dopingu dusíka (N) do kryštálu. Stručne povedané, krížiky potiahnuté TAC môžu pestovať kryštály karbidu kremíka s vyššou kvalitou, najmä pri znižovaní hustoty defektov (najmä pri mikrotubách a enkapsulácii uhlíka) a kontrole koncentrácie dopingu dopingu dusíka.

Semicorex ponúka vysokokvalitnúTac-potiahnutý grafikový tlakpre rast kryštálov SIC. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte a kontaktujte nás.

Kontakt Telefón # +86-13567891907

E -mail: sales@semicorex.com
