Polovodičové sprchové hlavice

Tendistribučná doska, často označovaný ako „sprchovacia hlava“, sa môže podobať konvenčnej sprchovej hlave, ale jej cena sa môže dostať do stoviek tisícov, čo je výrazne vyššia ako typická kúpeľňa.

Povrch distribučnej dosky plynu obsahuje stovky alebo dokonca tisíce malých, presne usporiadaných dier, ktoré pripomínajú jemne tkanú neurónovú sieť. Táto konštrukcia umožňuje presnú kontrolu prietoku plynu a uhlov vstrekovania, čím sa zabezpečuje, aby bola každá časť oblasti spracovania oblátok rovnomerne „kúpaná“ v procesnom plyne. To nielen zvyšuje účinnosť výroby, ale tiež zvyšuje kvalitu produktu.

Distribučná doska plynu je neoddeliteľnou súčasťou kľúčových procesov, ako je čistenie, leptanie a depozícia. Priamo ovplyvňuje presnosť polovodičových procesov a kvalitu konečných výrobkov, čo z neho robí kritickú súčasť v rôznych aplikáciách na distribúciu plynu.

Počas procesu reakcie do oblátky je povrchsprchaje husto pokrytý mikropórami (otvor 0,2-6 mm). Prostredníctvom presne navrhnutej štruktúry kanála a plynovej dráhe musí špeciálny proces plynu prejsť tisíckami malých dier na jednotnej plynovej doske a potom sa rovnomerne uložiť na povrch oblátky. Filmová vrstva v rôznych oblastiach oblátky musí zabezpečiť vysokú rovnomernosť a konzistentnosť. Preto má okrem extrémne vysokých požiadaviek na odolnosť voči čistote a korózii prísne požiadavky na konzistenciu clony malých dier na doske na distribúciu plynu a otrepy na vnútornej stene malých otvorov. Ak je tolerancia veľkosti clony a štandardná odchýlka konzistencie príliš veľká alebo na akejkoľvek vnútornej stene sú húby, hrúbka uloženej vrstvy filmu sa bude líšiť, čo priamo ovplyvní výťažok procesu zariadenia.

Materiál distribučnej dosky plynu je niekedy krehký materiál (ako je jednoscrystal kremík, kremeňové sklo, keramika), ktorý sa ľahko prelomí pod pôsobením vonkajšej sily. Je to tiež ultra hlboký otvor do 50-násobku priemeru mikropóra a rezanie nie je možné priamo pozorovať. Okrem toho nie je ľahké vysielať rezné teplo a odstránenie čipu je náročné a vŕtací bit sa v dôsledku blokovania čipov ľahko rozbije. Preto je jeho spracovanie a príprava veľmi ťažké.

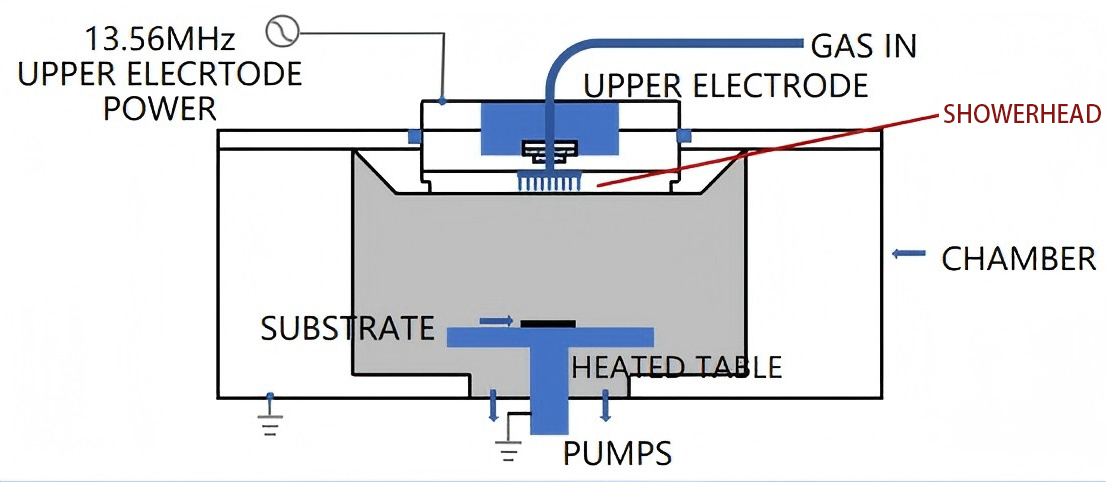

Okrem toho v procesoch podporovaných plazmou (ako je PECVD a suché leptanie), sprchová hlava ako súčasť elektródy musí tiež vyrábať rovnomerné elektrické pole prostredníctvom napájacieho zdroja RF, aby sa podporila rovnomerné rozdelenie plazmy, čím sa zlepšila uniformita leptania alebo depozitácie.

Pretože plyny používané vo výrobnom procese polovodičov môžu byť vysoké teploty, vysoký tlak alebo korozívne, sprchovacia hlava je zvyčajne vyrobená z materiálov odolných voči korózii. V skutočnej výrobe, v dôsledku rôznych scenárov využívania a skutočnej požadovanej presnosti, možno rozdeliť dosku plynu do nasledujúcich dvoch kategórií podľa jej zloženia materiálu:

(1) Distribučná doska kovového plynu

Medzi materiály z kovových plynových dosiek patrí zliatina hliníka, nehrdzavejúca oceľ a niklový kov, medzi ktorými je najpoužívanejším materiálom na distribúciu kovových plynov, je zliatina hliníka, pretože má dobrú tepelnú vodivosť a silnú odolnosť proti korózii. Je široko dostupná a ľahko spracovateľná.

(2) Doska distribúcie plynu nekovového plynu

Materiály nekovových distribučných dosiek plynu zahŕňajú jednokryštalický kremík, kremeňové sklo a keramické materiály. Medzi nimi sú bežne používané keramické materiály CVD-SIC, hliníková keramika, kremíková nitridová keramika atď.

Semicorex ponúka vysokokvalitnúCVD SIC sprchové hlavicev polovodičovom priemysle. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte a kontaktujte nás.
