Čo sú krúžky v leptaní

Pri výrobe čipov sú fotolitografia a leptanie dva úzko prepojené kroky. Fotolitografia predchádza leptaniu, kde je vzor obvodu vyvolaný na doštičke pomocou fotorezistu. Leptanie potom odstráni vrstvy filmu, ktoré nie sú pokryté fotorezistom, čím sa dokončí prenos vzoru z masky na plátok a pripraví sa na nasledujúce kroky, ako je implantácia iónov.

Leptanie zahŕňa selektívne odstránenie nepotrebného materiálu pomocou chemických alebo fyzikálnych metód. Po potiahnutí, potiahnutí rezistom, fotolitografii a vyvolaní odstráni leptanie nepotrebný tenký filmový materiál exponovaný na povrchu plátku a ponechajú len požadované oblasti. Prebytočný fotorezist sa potom odstráni. Opakovaným opakovaním týchto krokov vznikajú zložité integrované obvody. Pretože leptanie zahŕňa odstraňovanie materiálu, nazýva sa to „subtraktívny proces“.

Suché leptanie, tiež známe ako plazmové leptanie, je dominantnou metódou v polovodičovom leptaní. Plazmové leptadlá sú vo všeobecnosti rozdelené do dvoch kategórií na základe ich technológií generovania a riadenia plazmy: leptanie s kapacitne viazanou plazmou (CCP) a leptanie s indukčne viazanou plazmou (ICP). Leptadlá CCP sa primárne používajú na leptanie dielektrických materiálov, zatiaľ čo leptadlá ICP sa primárne používajú na leptanie kremíka a kovov a sú tiež známe ako leptadlá vodičov. Dielektrické leptadlá sa zameriavajú na dielektrické materiály, ako je oxid kremičitý, nitrid kremíka a oxid hafničitý, zatiaľ čo leptadlá vodičov sa zameriavajú na kremíkové materiály (jednokryštálový kremík, polykryštalický kremík a silicid atď.) a kovové materiály (hliník, volfrám atď.).

V procese leptania budeme primárne používať dva typy prstencov: zaostrovacie prstence a štítové prstence.

Krúžok na zaostrenie

V dôsledku okrajového efektu plazmy je hustota vyššia v strede a nižšia na okrajoch. Ohniskový krúžok vďaka svojmu prstencovému tvaru a materiálovým vlastnostiam CVD SiC generuje špecifické elektrické pole. Toto pole vedie a obmedzuje nabité častice (ióny a elektróny) v plazme na povrch plátku, najmä na okraji. To efektívne zvyšuje hustotu plazmy na okraji a približuje ju k hustote v strede. To výrazne zlepšuje rovnomernosť leptania na plátku, znižuje poškodenie okrajov a zvyšuje výťažnosť.

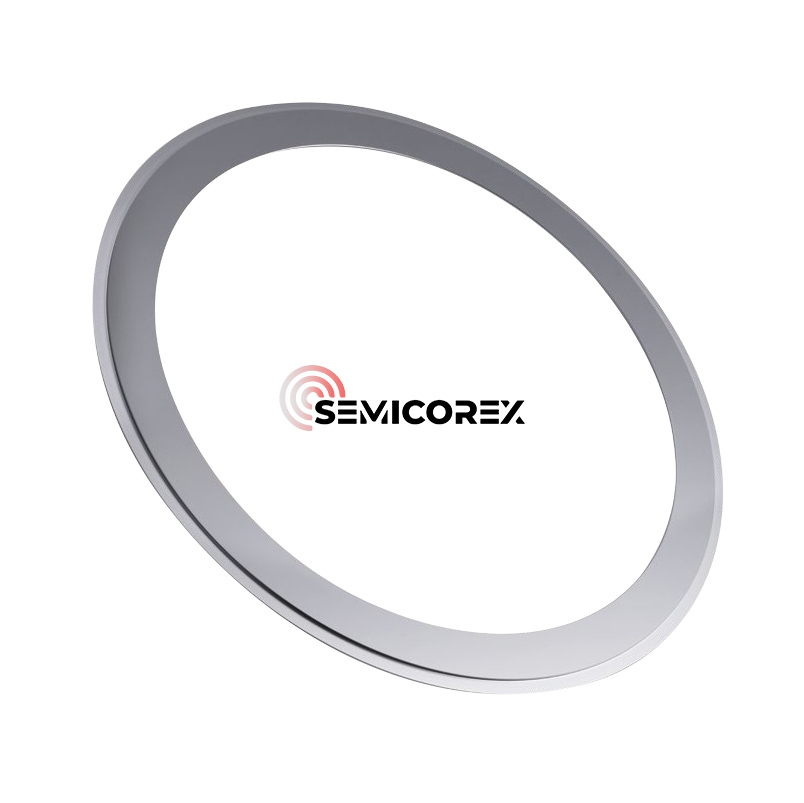

Štítový prsteň

Zvyčajne sa nachádza mimo elektródy a jej primárnou funkciou je blokovať pretečenie plazmy. V závislosti od štruktúry môže fungovať aj ako súčasť elektródy. Medzi bežné materiály patrí CVD SiC alebo monokryštálový kremík.

Semicorex ponúka vysokú kvalituCVD SiCakremíkLeptané prstene podľa potrieb zákazníkov. Ak máte akékoľvek otázky alebo potrebujete ďalšie podrobnosti, neváhajte nás kontaktovať.
