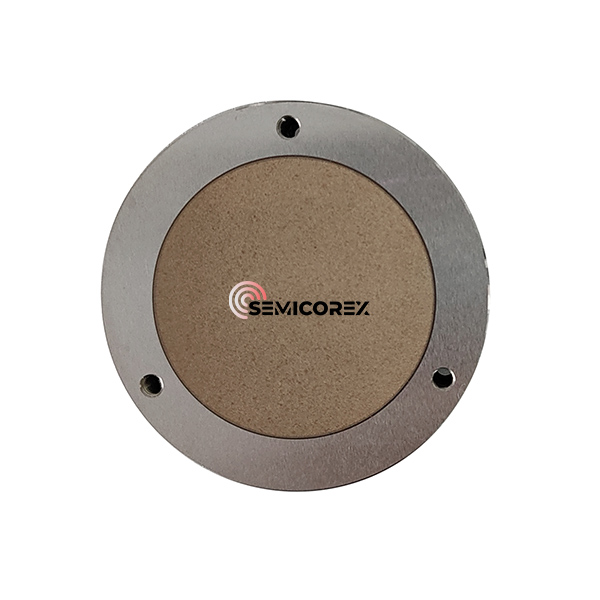

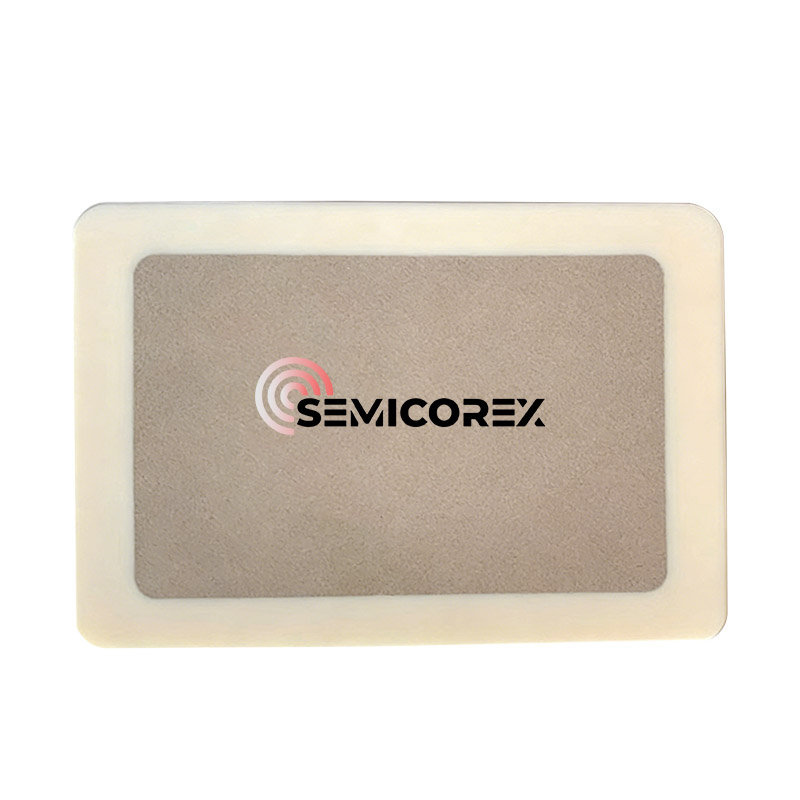

Vákuové skľučovadlo z pórovitého hliníka

Semicorex Porous Alumina Vacuum Chuck je nosná platforma na upevnenie produktov pomocou princípu vákuového sania, jeho súčasťou prenosového vákua je typicky Alumina porézna keramická platňa. Porézna keramická doska je zabudovaná do zapusteného otvoru v základni, jej obvod je prilepený a utesnený k základni a základňa je opracovaná hustými keramickými alebo kovovými materiálmi. Pri mínusovom tlaku v pracovnom prostredí je skľučovadlo pripojené k vákuovému čerpadlu cez poréznu štruktúru vo vnútri keramickej dosky, aby nasával vzduch, čím sa oblasť pod plátkom vytvára vákuová oblasť, ktorá je oveľa nižšia ako vonkajší atmosférický tlak. Pod vplyvom silného tlakového rozdielu je plátok pevne pripevnený k povrchu skľučovadla. Typicky, čím vyšší je stupeň vákua pod plátkom, tým pevnejšia je adhézia medzi skľučovadlom a obrobkom a tým silnejšia je adsorpčná sila.

V polovodičovom a mikroelektronickom priemysle nie je presnosť len požiadavkou – je to štandard. Vákuové skľučovadlo z porézneho hliníka (tiež známe ako keramické vákuové skľučovadlo) je kritický komponent navrhnutý tak, aby poskytoval rovnomerné, nekaziace sanie pre jemné substráty počas procesov litografie, kontroly a krájania.

Čo je vákuové skľučovadlo z porézneho oxidu hlinitého?

Na rozdiel od tradičných kovových skľučovadiel, ktoré na vytvorenie sania využívajú opracované drážky, porézne keramické skľučovadlo využíva špecializovanú mikroskopickú štruktúru pórov. To umožňuje, aby sa podtlakový tlak rozložil rovnomerne po celom povrchu obrobku, čím sa zabráni „prehĺbeniu“ alebo deformácii, ktoré sa často vyskytujú pri drážkovaných dizajnoch.

Kľúčové technické špecifikácie

Aby sme pochopili výkon týchto komponentov, pozrieme sa na materiálové vlastnosti vysoko čistého Al2O3:

Prečo zvoliť porézny oxid hlinitý pred tradičnými materiálmi?

1. Vynikajúca rovinnosť a jednotnosť

Mikroskopická štruktúra pórov zaisťuje, že sila vákua pôsobí na 100 % kontaktnej plochy. Podľa priemyselných údajov rovnomerné sanie znižuje napätie plátku až o 40 % v porovnaní s tradičnými drážkovanými skľučovadlami z nehrdzavejúcej ocele.

2. Vysoká tepelná stabilita

Keramika z oxidu hlinitého má nízky koeficient tepelnej rozťažnosti (CTE). Pri vysokoteplotnom spracovaní alebo laserovej kontrole si skľučovadlo zachová svoje rozmery, čím sa zabezpečí, že hĺbka zaostrenia zostane konštantná.

3. ESD a kontrola kontaminácie

Vysoko čistý oxid hlinitý je chemicky inertný a prirodzene odolný voči korózii. Okrem toho môžu byť aplikované špecializované "Black Alumina" alebo antistatické povlaky, aby sa zabránilo elektrostatickému výboju (ESD), ktorý je zodpovedný za takmer 25% straty výnosu polovodičov v niektorých prostrediach.

Primárne aplikácie v high-tech výrobe

Spracovanie polovodičových plátkov

Primárnym prípadom použitia je fotolitografia a sondovanie doštičiek. Extrémna rovinnosť (< 2 μm) zaisťuje, že plátok zostane v úzkej hĺbke poľa pokročilých optických systémov.

Výroba tenkovrstvových solárnych článkov

Pre flexibilné alebo extrémne tenké substráty môžu tradičné vákuové kanály spôsobiť fyzické poškodenie. "Priedušný" povrch poréznej keramiky pôsobí ako jemný vzduchový vankúš alebo sacia doska, ktorá chráni krehké vrstvy.

Brúsenie optických šošoviek

Porézny oxid hlinitý sa používa na uchytenie šošoviek počas presného brúsenia, kde by akékoľvek vibrácie alebo nerovnomerný tlak viedli k optickým aberáciám.

Často kladené otázky (FAQ)

Q1: Ako čistíte vákuové skľučovadlo z porézneho hliníka?

Odpoveď: Čistenie je nevyhnutné na udržanie sania. Odporúčame použiť ultrazvukové čistenie v deionizovanej vode alebo v špeciálnych rozpúšťadlách. Pretože je oxid hlinitý chemicky stabilný, odolá väčšine kyslých alebo alkalických čistiacich prostriedkov. Uistite sa, že skľučovadlo je upečené do sucha, aby sa z pórov odstránila vlhkosť.

Q2: Môže byť veľkosť pórov prispôsobená pre konkrétne substráty?

A: Áno. Menšie póry (približne 10 μm – 20 μm) sú lepšie pre ultratenké filmy, aby sa predišlo „pretlačeniu“, zatiaľ čo väčšie póry ponúkajú vyšší prietok vzduchu pre ťažšie alebo poréznejšie obrobky.

Q3: Aká je maximálna prevádzková teplota?

Odpoveď: Zatiaľ čo samotná keramika vydrží teploty presahujúce 1500 ℃, zostava vákuového skľučovadla (vrátane tesnení a puzdier) je zvyčajne dimenzovaná na 250 ℃ až 400 ℃ v závislosti od spôsobu lepenia.
