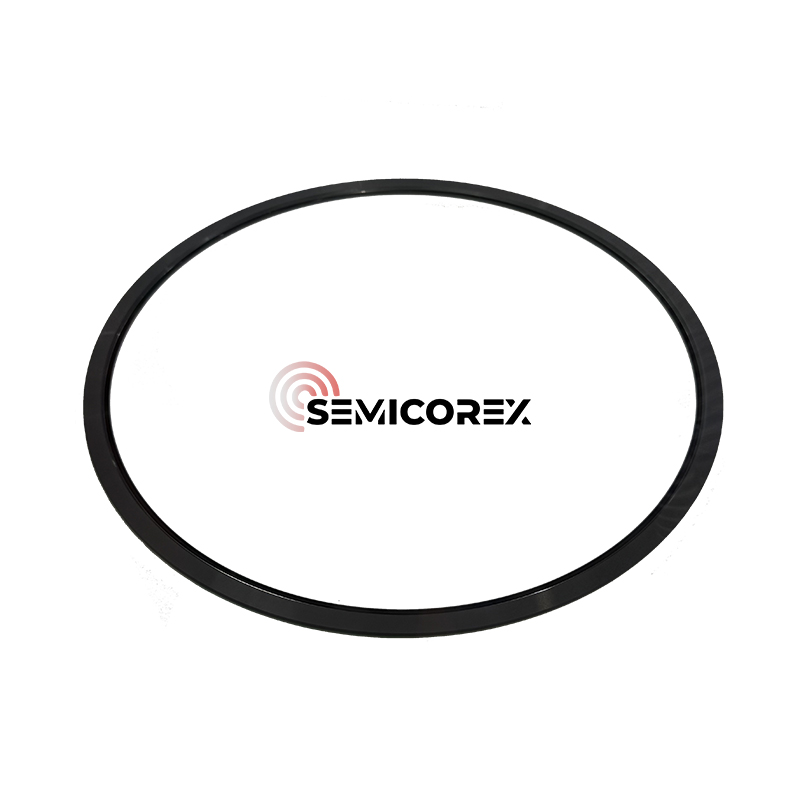

Okrajové krúžky

Semicorex Edge Rings sú kritickou súčasťou celého procesu výroby polovodičov, najmä pri aplikáciách spracovania doštičiek vrátane leptania plazmy a ukladania chemickej pary (CVD). Okraje sú navrhnuté tak, aby obklopovali vonkajší obvod polovodičovej oblátky, aby sa rovnomerne distribuovala energia a zároveň zlepšila stabilitu procesu, výťažok doštičiek a spoľahlivosť zariadenia. Naše okrajové krúžky sú vyrobené z vysokokvalitného karbidu kremíka na chemickú paru (CVD SIC) a sú vyrobené pre náročné procesné prostredie.

Problémy sa vyskytujú počas procesov založených na plazme, kde nejednotnosť energie a skreslenie plazmy na okraji oblátky vytvárajú riziko defektov, procesu posunu alebo straty výnosu. Okrajové krúžky minimalizujú toto riziko zaostrovaním a formovaním energetického poľa okolo vonkajšieho obvodu oblátky. Okrajové krúžky sedia tesne mimo vonkajšieho okraja oblátky a pôsobia ako procesné bariéry a energetické vodiče, ktoré minimalizujú okrajové efekty, chránia okraj oblátky pred nadmerným leptom a dodávajú nevyhnutnú ďalšiu rovnomernosť cez povrch oblátky.

Materiálne výhody CVD SIC:

Naše okrajové krúžky sa vyrábajú z vysokokvalitného CVD SIC, ktorý je jedinečne navrhnutý a skonštruovaný pre tvrdé procesné prostredie. CVD SIC sa vyznačuje výnimočnou tepelnou vodivosťou, vysokou mechanickou pevnosťou a vynikajúcou chemickou rezistenciou - všetky atribúty, vďaka ktorým je CVD SIC materiálom výberu pre polovodičové aplikácie, ktoré si vyžadujú trvanlivosť, stabilitu a problémy s nízkym kontamináciou.

Vysoká čistota: CVD SIC má takmer nulové nečistoty, čo znamená, že nebudú generované malé až žiadne častice a žiadna kontaminácia kovov, ktorá je nevyhnutná v pokročilých polovodičoch uzlov.

Tepelná stabilita: Materiál udržuje rozmerovú stabilitu pri zvýšených teplotách, čo je rozhodujúce pre správne umiestnenie doštičiek do svojej plazmovej polohy.

Chemická inerta: Je inertná na korozívne plyny, ako sú plyny obsahujúce fluór alebo chlór, ktoré sa bežne používajú v prostredí leptania v plazme, ako aj v procesoch CVD.

Mechanická pevnosť: CVD SIC môže odolávať prasknutiu a erózii počas predĺžených časových období cyklu, čím zabezpečuje maximálnu životnosť a minimalizuje náklady na údržbu.

Každý okrajový krúžok je navrhnutý na mieru, aby sa prispôsobilo geometrickým rozmerom procesnej komory a veľkosťou oblátky; Zvyčajne 200 mm alebo 300 mm. Tolerancie konštrukcie sa berú veľmi pevne, aby sa zabezpečilo, že okrajový krúžok je možné využiť v existujúcom procesnom module bez potreby modifikácie. Na splnenie jedinečných požiadaviek OEM alebo konfigurácií nástroja sú k dispozícii vlastné geometrie a povrchové povrchové úpravy.
