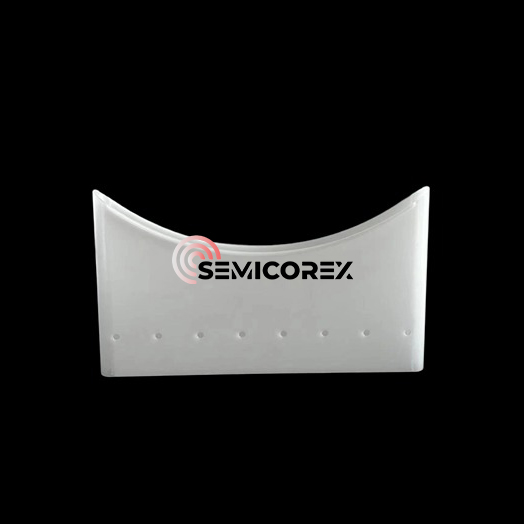

Quartzový oddeľovač plátkov

Pri výrobe polovodičov je prenos plátku oveľa viac než len jednoduchý pohyb. Každý prechod medzi procesnými modulmi prináša potenciálne riziká, vrátane kontaminácie časticami, produktov kovovej korózie a nežiaduceho vystavenia svetlu. Semicorex Quartz Wafer Separator je navrhnutý špeciálne na riešenie týchto výziev vytvorením kontrolovanej prechodovej zóny medzi systémom manipulácie s plátkami a procesným prostredím.

Separátor, ktorý je inštalovaný v blízkosti miest vstupu a prenosu plátkov, funguje ako fyzická bariéra aj ako súčasť ochrany procesu. Jeho starostlivo navrhnutá geometria pomáha izolovať citlivé dráhy plátkov od okolitých štruktúr zariadení, čím zabezpečuje čistejšie a stabilnejšie výrobné prostredie.

Ochranné rozhranie medzi plátkami a komponentmi zariadenia

Moderné polovodičové nástroje obsahujú množstvo konštrukčných a mechanických prvkov vyrobených z nehrdzavejúcej ocele, hliníkových zliatin a iných kovov. Aj keď tieto materiály poskytujú pevnosť a trvanlivosť, dlhodobé vystavenie procesným plynom a tepelnému cyklovaniu môže vytvárať vedľajšie produkty korózie alebo častice, ktoré môžu ohroziť kvalitu plátku.

Quartzový oddeľovač plátkov vytvára izolačnú vrstvu medzi transportnou dráhou plátku a blízkym hardvérom. Tým, že zabraňuje priamej interakcii medzi plátkami a kovovými komponentmi, pomáha znižovať riziká kontaminácie a predlžuje životnosť zariadenia.

Medzi výhody patrí:

• Znížená kontaminácia kovovými časticami
• Zlepšená čistota komory
• Ochrana citlivých procesných zón
• Zvýšená spoľahlivosť zariadenia
• Nižšie nároky na údržbu

Táto ochranná úloha sa stáva čoraz dôležitejšou, pretože rozmery polovodičových zariadení sa naďalej zmenšujú a procesné tolerancie sú prísnejšie.

Navrhnuté pre výrobné procesy citlivé na svetlo

Na rozdiel od mnohých transparentnékremenné komponentyPoužíva sa inde v polovodičových zariadeniach, tento separátor sa bežne vyrába s nepriehľadným alebo svetlo rozptyľujúcim vzhľadom. Táto jedinečná charakteristika ho robí obzvlášť cenným vo výrobných prostrediach, kde je kontrola svetla kritická.

Mnoho polovodičových procesov zahŕňa materiály, ktoré môžu byť ovplyvnené neúmyselným vystavením svetlu. Dokonca aj nízke úrovne okolitého osvetlenia môžu ovplyvniť konzistenciu procesu pri manipulácii s fotosenzitívnymi vrstvami alebo potiahnutými plátkami.

Quartzový oddeľovač plátkov pomáha minimalizovať tieto riziká:

• Obmedzenie prieniku vonkajšieho svetla
• Zníženie optického rušenia počas prenosu plátku
• Podpora stabilného spracovania fotorezistu
• Ochrana materiálov citlivých na expozíciu
• Zlepšenie opakovateľnosti v prostrediach riadených svetlom

Pre pokročilé výrobné zariadenia môže byť udržiavanie optickej izolácie rovnako dôležité ako kontrola teploty a kontaminácie.

Vytvorené pre drsné polovodičové prostredia

Polovodičové zariadenia často pracujú v podmienkach, ktoré kombinujú zvýšené teploty, reaktívne plyny a agresívne čistiace cykly. Komponenty inštalované v týchto systémoch musia vydržať dlhodobé vystavenie bez degradácie.

Kremenné sklozostáva jedným z najdôveryhodnejších materiálov pre takéto prostredia vďaka svojej jedinečnej kombinácii vlastností:

Vynikajúca odolnosť voči korozívnym chemikáliám

• Vysoká tepelná stabilita
• Nízky obsah nečistôt
• Minimálne vlastnosti odplynenia
• Vynikajúca dlhodobá odolnosť

Tieto výhody umožňujú, aby separátor fungoval konzistentne počas predĺžených výrobných cyklov pri zachovaní štandardov čistoty požadovaných pre výrobu polovodičov.

Presná výroba pre kompatibilitu zariadení

Každá polovodičová platforma má jedinečné mechanické a procesné požiadavky. V dôsledku toho musia byť separátory plátkov často prispôsobené tak, aby vyhovovali špecifickým architektúram zariadení.

Semicorex poskytuje prispôsobené kremenné oddeľovače plátkov s:

• Rozmery špecifické pre aplikáciu
• Prispôsobené profily a obrysy
• Presne opracované montážne prvky
• Rôzne povrchové úpravy
• Prísne rozmerové tolerancie

Pokročilé výrobné procesy zabezpečujú, že každý komponent sa hladko integruje do existujúceho zariadenia pri zachovaní konzistentného výkonu.

Typické aplikácie

Kremenné doštičkové separátory sa bežne vyskytujú v:

• Stanice na nakladanie oblátok
• Prenosové moduly
• Litografické systémy
• Zariadenia na spracovanie fotorezistu
• Polovodičové manipulačné systémy
• Inšpekčné a metrologické nástroje
• Pokročilé linky na výrobu obalov

Ich kombinácia odolnosti proti korózii, čistoty a optického tienenia ich robí vhodnými pre širokú škálu prostredí výroby polovodičov.

Prečo si vybrať Semicorex Quartz Wafer Separátory?

Semicorex kombinuje vysoko čisté kremenné materiály s precíznou výrobou komponentov, ktoré spĺňajú náročné štandardy moderných polovodičových zariadení. Každý separátor je vyrábaný so zameraním na rozmerovú stálosť, kontrolu kontaminácie a dlhodobú prevádzkovú spoľahlivosť.

Podporou čistejšej manipulácie s plátkami a zlepšenou ochranou procesu, Semicorex Quartz Wafer Separators pomáhajú výrobcom dosiahnuť vyššie výnosy, väčšiu stabilitu procesu a znížené náklady na údržbu zariadenia.
