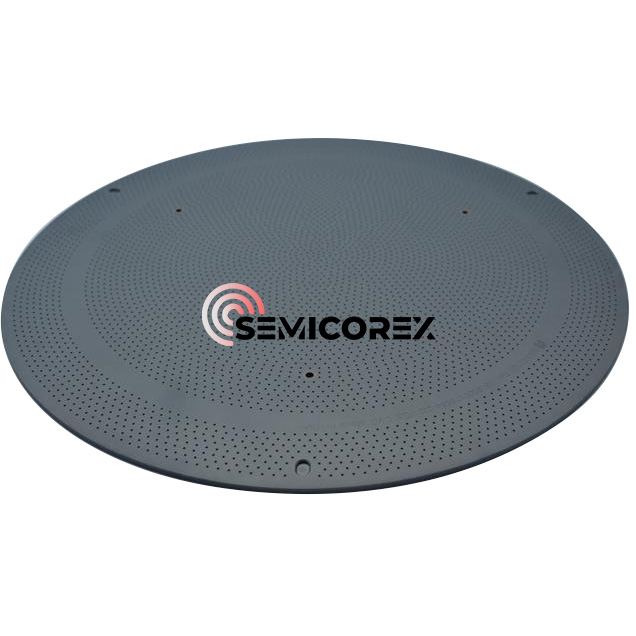

SiC distribučná doska plynu

V procesoch epitaxie polovodičov je rovnomernosť toku plynu jedným z najdôležitejších faktorov ovplyvňujúcich kvalitu filmu, konzistenciu hrúbky a výťažok plátku. SiC plynová distribučná doska, často označovaná ako sprchová hlavica, je špeciálne navrhnutá tak, aby distribuovala procesné plyny rovnomerne po povrchu plátku pri zachovaní stability v extrémnych procesných podmienkach.

Dosky na distribúciu plynu Semicorex SiC sú navrhnuté pre vysokoteplotné kremíkové epitaxné reaktory pracujúce nad 1400 °C. Vyrobené s použitím vysoko čistých izotropných grafitových substrátov a chránené hustotouPovlak z karbidu kremíka s chemickým nanášaním pár (CVD).Tieto komponenty poskytujú výnimočnú odolnosť proti korózii, kontrolu kontaminácie a dlhodobú spoľahlivosť v náročných polovodičových prostrediach.

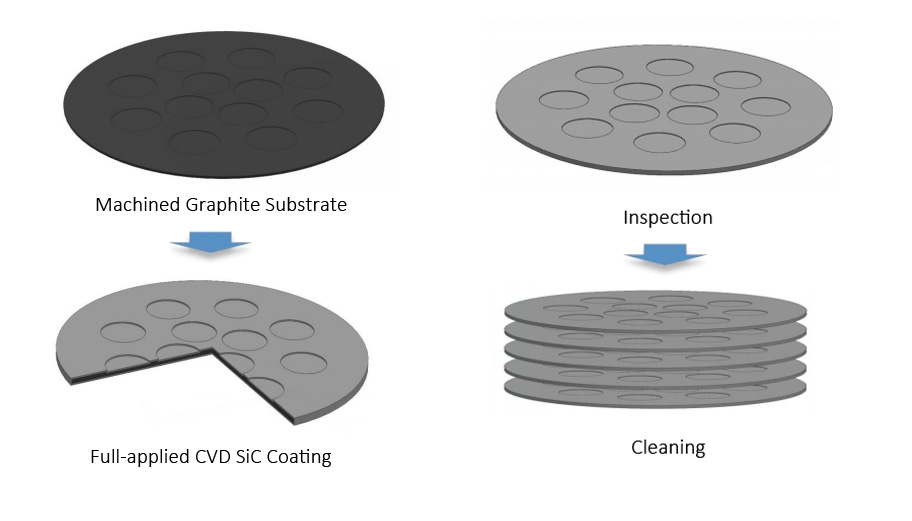

Technológia CVD SiC povlaku

Hlavná výhoda SiC dosky na distribúciu plynu spočíva v jej pokročilej technológii povrchovej úpravy.

Vrstva karbidu kremíka s vysokou čistotou sa nanáša na povrch izotropného grafitu pomocou procesu chemického nanášania z plynnej fázy (CVD). Tento povlak vytvára hustú a vysoko rovnomernú ochrannú bariéru, ktorá výrazne zlepšuje výkon komponentov v agresívnych procesných podmienkach.

Typické vlastnosti povlaku zahŕňajú:

Hrúbka náteru: približne 100 μm

Nastaviteľný rozsah hrúbky: 40–200 μm

Vysoká hustota povlaku

Vynikajúca rovnomernosť hrúbky

Silná priľnavosť ku grafitovému podkladu

Ultra-vysoko čistý povrch

CVD SiC vrstva účinne izoluje grafitový základný materiál od reaktívnych procesných plynov, čím sa dramaticky zlepšuje odolnosť proti korózii a prevádzková životnosť.

Ochrana grafitového substrátu

Grafit je široko používaný v epitaxných zariadeniach kvôli svojim vynikajúcim tepelným vlastnostiam a schopnosti odolávať extrémnym teplotám. Nechránený grafit je však náchylný na eróziu a chemické napadnutie počas dlhodobého vystavenia procesným plynom.

Ako sa grafit degraduje, môže vytvárať častice, ktoré kontaminujú plátky a negatívne ovplyvňujú výnos zariadenia.

Povlak CVD SiC plní viacero ochranných funkcií:

Zabraňuje priamemu vystaveniu grafitu reaktívnym plynom

Znižuje tvorbu častíc

Zlepšuje odolnosť proti chemickému leptaniu

Predlžuje životnosť komponentov

Udržuje čistotu komory

Táto ochrana sa stáva čoraz dôležitejšou v pokročilej výrobe polovodičov, kde aj mikroskopická kontaminácia môže ovplyvniť kvalitu produktu.

Precízna výroba a prispôsobenie

Semicorex vyrába SiC dosky na rozvod plynu s prísnou kontrolou rozmerových tolerancií, rovnomernosti povlaku a geometrie otvorov.

Možnosti prispôsobenia zahŕňajú:

8-palcové reaktorové platformy

12-palcové reaktorové platformy

Vlastné priemery

Prispôsobené vzory otvorov

Návrhy distribúcie plynu špecifické pre aplikáciu

Požiadavky na variabilnú hrúbku povlaku

Špecializované montážne vlastnosti

Táto flexibilita umožňuje optimalizáciu pre rôzne architektúry reaktorov a podmienky procesu.

Aplikácie

SiC dosky na distribúciu plynu sa široko používajú v:

• Silikónové epitaxné systémy
• Polovodičové CVD reaktory
• Zariadenie na vysokoteplotné nanášanie
• Pokročilé systémy spracovania plátkov
• Výroba výkonových polovodičov
• Výroba kompozitných polovodičov

Ich schopnosť kombinovať riadenie prietoku plynu s odolnosťou voči kontaminácii z nich robí kritickú súčasť modernej výroby polovodičov.
