Ohrievač

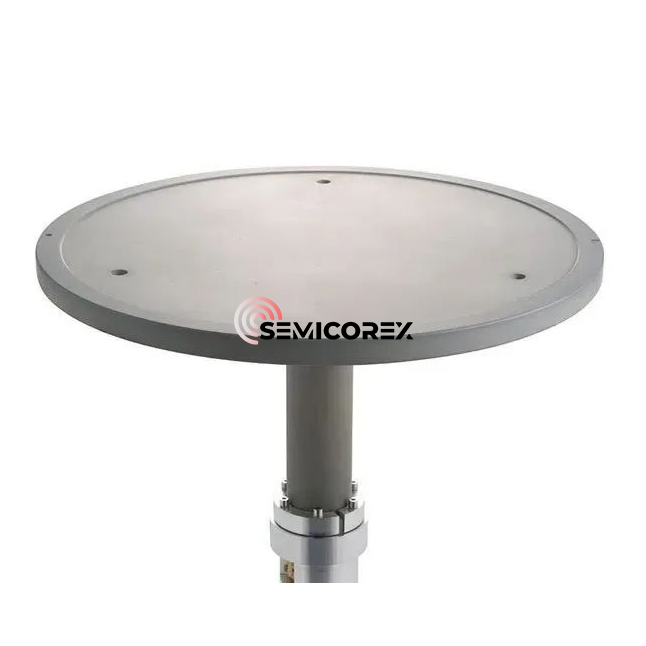

SemiCorex ALN ohrievače pre polovodiče je zariadenie používané na zahrievanie polovodičových materiálov. Je vyrobený hlavne zhliníkový nitridový keramikaMateriál, má vynikajúcu tepelnú vodivosť a vysoký odolnosť v oblasti teploty a môže pracovať stabilne pri vysokých teplotách. Ohrievač zvyčajne používa drôt odporu ako vykurovací prvok. Interningom odporového drôtu na zahrievanie sa teplo prenáša na povrch ohrievača, aby sa dosiahlo zahrievanie polovodičového materiálu. Ohrievače ALN pre polovodiče zohrávajú dôležitú úlohu v procese výroby polovodičov a môžu sa použiť v procesoch, ako je rast kryštálov, žíhanie a pečenie.

V procese front-end (FEOL) výroby polovodičov sa musia vykonávať rôzne procesné ošetrenia na oblátku, najmä na zahrievanie oblátky na určitú teplotu, a existujú prísne požiadavky, pretože jednotnosť teploty má veľmi dôležitý vplyv na výťažok produktu; Zároveň musí polovodičové vybavenie fungovať aj v prostredí, v ktorom existujú vákuum, plazmové a chemické plyny, ktoré vyžaduje použitie keramických ohrievačov (keramický ohrievač). Keramické ohrievače sú dôležitými komponentmi zariadenia na ukladanie tenkého filmu polovodiča. Používajú sa v procesnej komore a priamo kontaktujú oblátku, aby prepravili a umožnili oblátku, aby sa získala stabilná a rovnomerná procesná teplota a reagovala a generovala tenké filmy na povrchu oblátky s vysokou presnosťou.

Tenké depozičné vybavenie pre keramické ohrievače vo všeobecnosti používa keramické materiály na základehliníkový nitrid (ALN)Kvôli vysokým teplotám. Hliníkový nitrid má elektrickú izoláciu a vynikajúcu tepelnú vodivosť; Okrem toho je jeho koeficient tepelnej expanzie blízko k kremíku a má vynikajúci plazmový odpor, vďaka čomu je veľmi vhodný na použitie ako komponent polovodičového zariadenia.

Ohrievače ALN zahŕňajú keramický základ, ktorý nesie oblátky, a valcové podporné telo, ktoré ho podporuje na chrbte. Vo vnútri alebo na povrchu keramickej bázy, okrem odporového prvku (vykurovacia vrstva) na zahrievanie, je tiež RF elektróda (RF vrstva). Aby sa dosiahlo rýchle zahrievanie a chladenie, hrúbka keramickej bázy by mala byť tenká, ale príliš tenká by mala tiež znížiť tuhosť. Podporné telo ohrievačov ALN sa všeobecne vyrába z materiálu s koeficientom tepelnej expanzie podobného ako v rámci základne, takže podporné telo je často tiež vyrobené z nitridu hliníka. Ohrievače ALN prijímajú jedinečnú štruktúru dna hriadeľa (hriadeľ) na ochranu terminálov a drôtov pred účinkami plazmy a korozívnych chemických plynov. V prístave prenosu plynu a výstupného potrubia prenosu tepla je zabezpečený v podpornom tele, aby sa zabezpečila rovnomerná teplota ohrievača. Základňa a podporné telo sú chemicky viazané s väzbovou vrstvou.

V základni ohrievača je zakopaný prvok zahrievania odporu. Vytvára sa obrazovkou s vodivou pastou (volfrám, molybdén alebo tantalum) za vzniku špirálového alebo koncentrického vzoru obvodu kruhu. Kovový drôt, kovovú sieťovinu, kovovú fóliu atď. Pri použití metódy obrazovky sa pripravujú dve keramické dosky rovnakého tvaru a vodivosť sa aplikuje na povrch jedného z nich. Potom je spekaný, aby vytvoril odporový vykurovací prvok, a druhá keramická doska sa prekrýva s odporovým vykurovacím prvkom, aby sa v základni zakopal odporový prvok.

Hlavnými faktormi ovplyvňujúcimi tepelnú vodivosť keramiky nitridu hliníka sú hustota mriežky, obsah kyslíka, prášková čistota, mikroštruktúra atď., Ktoré ovplyvnia tepelnú vodivosť keramiky nitridu hlinitého.
