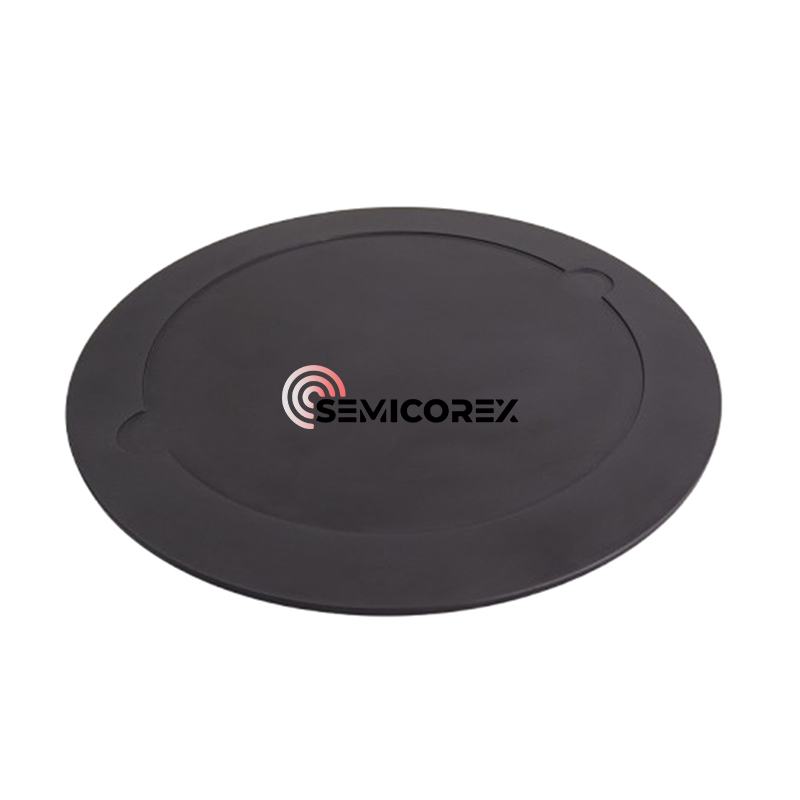

RTP SIC povlakové dosky

Potiahnuté dosky SemiCorex RTP SIC sú komponenty s presným inžinierom určené špeciálne pre podporu oblátok počas aplikácií rýchleho tepelného spracovania (RTP). Tieto RTPNáter SICDosky ponúkajú optimálnu rovnováhu tepelnej stability, chemického odporu a mechanickej pevnosti, vďaka čomu sú ideálne pre náročné prostredie modernej výroby polovodičov.

Náš RTPNáter SICDosky zabezpečujú vynikajúcu tepelnú uniformitu a riziko minimálnej kontaminácie. Povrch SIC poskytuje výnimočnú odolnosť voči vysokým teplotám-na 1300 ° C-a agresívne chemické atmosféry vrátane prostredí kyslíka, dusíka a vodíka, ktoré sa bežne používajú pri procesoch žíhania, oxidácie a difúzie.

Iónová implantácia nahrádza tepelnú difúziu z dôvodu jej vlastnej kontroly dopingu. Implantácia iónov však vyžaduje vykurovaciu operáciu nazývanú žíhanie na odstránenie poškodenia mriežky spôsobeného implantáciou iónov. Tradične sa žíhanie vykonáva v trubicovom reaktore. Aj keď žíhanie môže odstrániť poškodenie mriežky, spôsobuje tiež, že sa do oblátky rozprestierajú atómy dopingu, čo je nežiaduce. Tento problém prinútil ľudí, aby študovali, či existujú ďalšie zdroje energie, ktoré môžu dosiahnuť rovnaký účinok žíhania bez toho, aby spôsobili rozptýlenie dopantov. Tento výskum viedol k rozvoju rýchleho tepelného spracovania (RTP).

Proces RTP je založený na princípe tepelného žiarenia. Oblátka na RTPNáter SICDoštičky sa automaticky umiestnia do reakčnej komory s vstupom a výstupom. Vo vnútri je zdroj vykurovania nad alebo pod oblátkou, čo spôsobuje, že oblátka sa rýchlo zahrieva. Medzi tepelné zdroje patria ohrievače grafitov, mikrovlnné rúry, plazma a jódové žiarovky volfrámu. Najbežnejšie sú jódové lampy volfrámu. Tepelné žiarenie je spojené s povrchom oblátky a dosahuje procesnú teplotu 800 ℃ ~ 1050 ℃ pri rýchlosti 50 ℃ ~ 100 ℃ za sekundu. V tradičnom reaktore trvá dosiahnutie rovnakej teploty niekoľko minút. Podobne je možné chladenie vykonať v priebehu niekoľkých sekúnd. V prípade radionného zahrievania sa veľká časť oblátky nezohrieva v dôsledku krátkej doby zahrievania. Pre procesy žíhania na implantáciu iónov to znamená, že poškodenie mriežky je opravené, zatiaľ čo implantované atómy zostávajú na svojom mieste.

Technológia RTP je prirodzenou voľbou pre rast vrstiev tenkých oxidov v bránach MOS. Trend smerom k menším a menším rozmerom oblátky viedol k tomu, že do oblátky sa pridali tenšie a tenšie vrstvy. Najvýznamnejšie zníženie hrúbky je vo vrstve oxidu brány. Pokročilé zariadenia vyžadujú hrúbky brány v rozmedzí 10A. Takéto vrstvy tenkého oxidu sa niekedy ťažko kontrolujú v konvenčných reaktoroch kvôli potrebe rýchleho prívodu a výfukového plynu kyslíka. Rýchle rampovanie a chladenie systémov RPT môžu poskytnúť požadovanú kontrolu. Systémy RTP na oxidáciu sa tiež nazývajú systémy s rýchlou tepelnou oxidáciou (RTO). Sú veľmi podobné systémom žíhania, s výnimkou toho, že namiesto inertného plynu sa používa kyslík.
