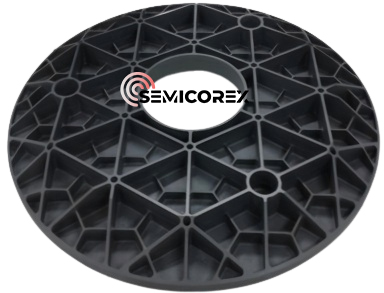

SiC riadiace zrkadlo

SemicorexSiCVlastnosti materiálu zrkadla riadenia

Vynikajúce vlastnosti materiálu

Vďaka svojim výnimočným materiálovým vlastnostiam je SiC Steering Mirror materiálom voľby pre satelitné zrkadlá v ďalekohľadoch. Karbid kremíka (SiC) je známy svojou výnimočnou odolnosťou voči deformácii vďaka svojej vysokej tuhosti a tvrdosti. To je nevyhnutné na zachovanie optickej presnosti v náročných podmienkach. Vďaka nízkej hustote je konštrukcia ľahká, čo je užitočné najmä v leteckých aplikáciách, kde záleží na každom grame. Okrem toho nízky koeficient tepelnej rozťažnosti SiC znižuje zmeny rozmerov pri kolísaní teploty, zachováva optické vyrovnanie a výkon, zatiaľ čo jeho vynikajúca tepelná vodivosť zaručuje účinný odvod tepla.

Mechanická a tepelná odolnosť

Riadiace zrkadlo SiC dokáže odolať teplotám až do 1400 °C a vykazuje výnimočnú tepelnú stabilitu. Aplikácie vyžadujúce rýchle zmeny teploty, ako sú vesmírne teleskopy a vysokorýchlostné skenovacie systémy, závisia od tejto funkcie. Pevnosť materiálu v ohybe, ktorá sa pohybuje od 59 465 do 93 549 PSI, zvýrazňuje jeho schopnosť odolávať mechanickým tlakom bez obetovania štrukturálnej integrity. SiC môže byť napriek svojej mechanickej pevnosti krehký, preto je potrebné s ním počas výroby a inštalácie zaobchádzať opatrne, aby nedošlo k poškodeniu.

Ľahký dizajn a kvalita povrchu

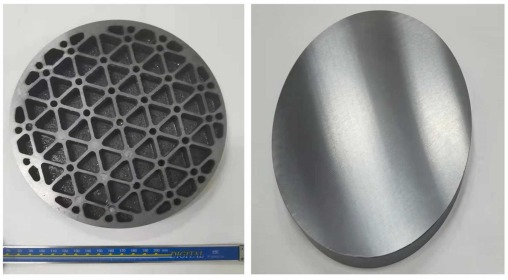

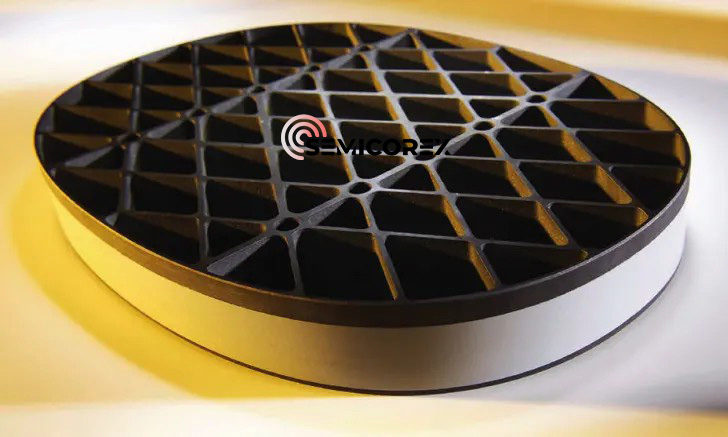

Znížená drsnosť povrchu zrkadla riadenia SiC prispieva k jeho vynikajúcemu optickému výkonu a zníženému rozptylu svetla. Pre aplikácie, ako sú vysokoenergetické laserové (HEL) systémy, ktoré vyžadujú presnú manipuláciu so svetlom, je to nevyhnutné. SiC je tiež podstatne ľahší ako bežné sklenené zrkadlá, čo je dôležitá charakteristika pre vesmírne aplikácie a veľké teleskopy, kde je kritické zníženie hmotnosti. Okrem zjednodušenia manipulácie a inštalácie tento ľahký dizajn znižuje celkové užitočné zaťaženie pri leteckých misiách.

Frekvencia rezonancie a tuhosť

SiC Steering Mirror je ideálny pre aplikácie zahŕňajúce zrýchlenie, ako sú systémy HEL, pretože má výhody rezonančnej frekvencie oproti materiálom ako Zerodur. Vysoké zrýchlenie a rýchly pasívny odvod tepla umožňuje jeho pozoruhodná tuhosť, ktorá je nevyhnutná pre udržanie výkonu v dynamickom prostredí. Adaptabilita SiC je ďalej zvýšená jeho schopnosťou tvarovať sa do zložitých tvarov, čo umožňuje vytváranie jedinečných vzorov, ktoré sú vhodné pre konkrétne optické potreby.

CVD povlakVylepšenia

Chemická depozícia z pár (CVD) sa používa na zlepšenie povrchových vlastností zrkadla riadenia SiC. Dosiahnutím vynikajúceho tvaru povrchu môže CVD SiC zlepšiť optickú kvalitu. Okrem toho proces CVD povlaku zvyšuje celkový výkon a životnosť zrkadla, čo zaručuje, že spĺňa náročné požiadavky sofistikovaných optických systémov.

Používa sa naSiCRiadiace zrkadlá

Aplikácie vo vesmíre a letectve

Ľahké a tepelne stabilné vlastnosti SiC Steering Mirror ho robia ideálnym pre vesmírne a letecké aplikácie. Kapacita zrkadla v satelitných teleskopoch zachovať optickú presnosť v drsnom vesmírnom prostredí zaručuje spoľahlivú prevádzku počas dlhých misií. V prostredí vesmíru s nulovou gravitáciou, kde je udržiavanie zarovnania nevyhnutné pre presný zber dát, je jeho odolnosť voči dynamickému a gravitačnému vychýleniu veľmi výhodná.

Mechanizmy rýchleho skenovania

Mechanická robustnosť a rýchla tepelná stabilizácia SiC Steering Mirror umožňuje presné ovládanie a rýchle reakčné časy vo vysokorýchlostných skenovacích systémoch. Tieto systémy využívajú schopnosť zrkadla tolerovať prudké zrýchlenie a efektívne odvádzať teplo, čím zaručujú stabilný výkon aj v náročných prevádzkových podmienkach.

Aplikácie vysokoenergetických laserov (HEL)

Pozoruhodná tuhosť a výhody rezonančnej frekvencie SiC Steering Mirror sú pre aplikácie HEL na nezaplatenie. Zrkadlo je dokonalou súčasťou laserových systémov, ktoré potrebujú presnú kontrolu a stabilitu lúča kvôli svojej schopnosti odolávať veľkému energetickému zaťaženiu a rýchlo odvádzať teplo. Jeho schopnosť prijímať zložité tvary umožňuje prispôsobené riešenia, ktoré uspokoja jedinečné požiadavky špičkovej laserovej technológie.

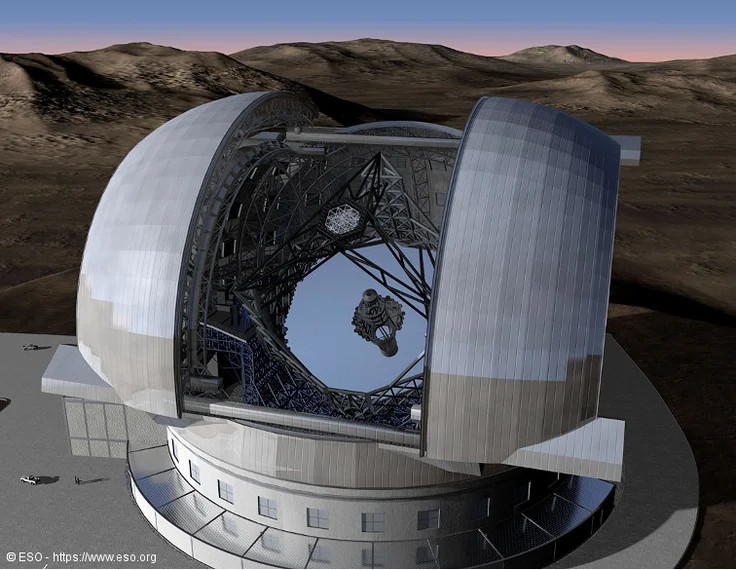

Veľké ďalekohľady

Povrchy SiC Steering Mirror s nízkym rozptylom a ľahký dizajn zlepšujú optický výkon vo veľkých ďalekohľadoch. Okrem toho, že je inštalácia a nastavenie jednoduchšie, nižšia hmotnosť umožňuje väčšie priemery zrkadiel bez obetovania štrukturálnej integrity. V astronomických aplikáciách, kde pozorovanie vzdialených nebeských objektov vyžaduje optimalizáciu zhromažďovania svetla, je to dôležité.

Výrobný proces SiC

SiC sa vyrába množstvom zložitých postupov. Najprv sa kremičitý piesok alebo tekutý kremík zahrieva s uhlíkom vo vysokoteplotnej peci, aby sa vytvoril karbid kremíka. Touto technikou vzniká hustý SiC, ktorý sa následne speká pod vysokým tlakom a v inertnej atmosfére pri teplotách nad 2000°C s neoxidovými spekacími prísadami. Okrem toho sa vysoko čistý SiC vyrába vo forme kubického kryštálu so stredovým povrchom pomocou chemického nanášania pár, čím sa zlepšujú jeho mechanické a optické vlastnosti.
